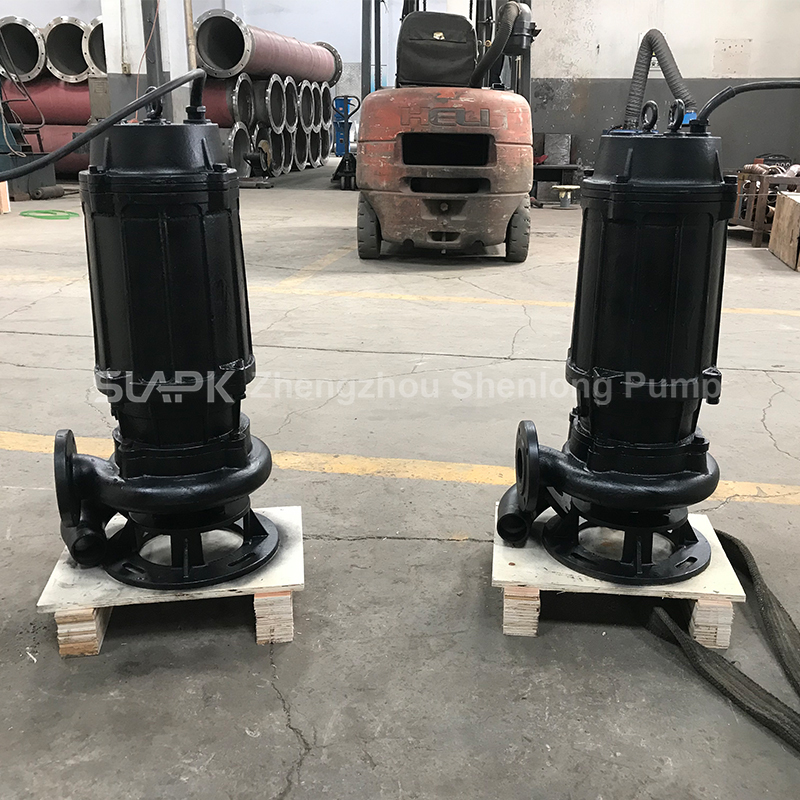

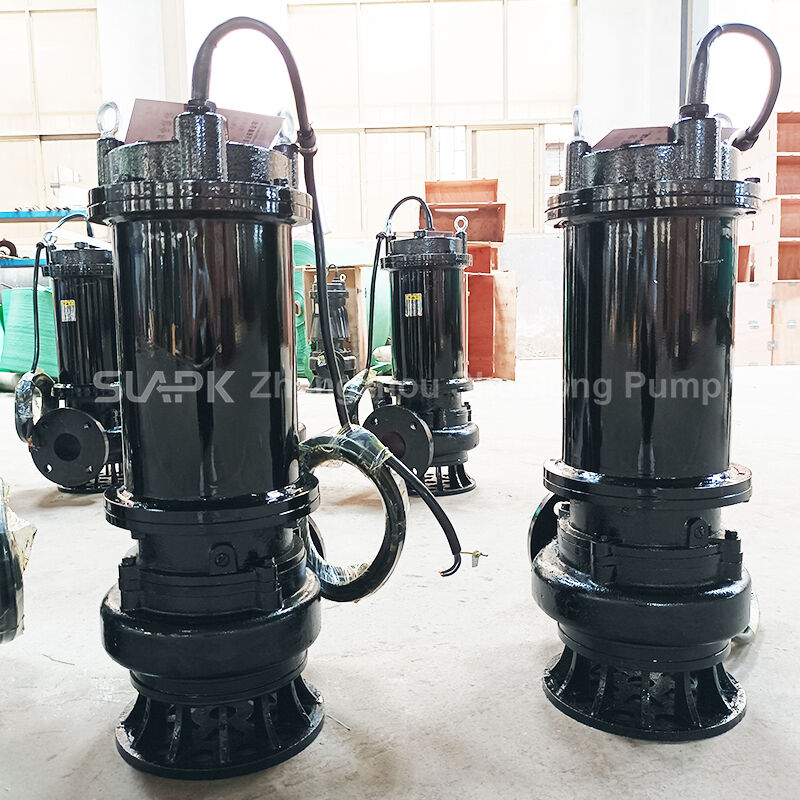

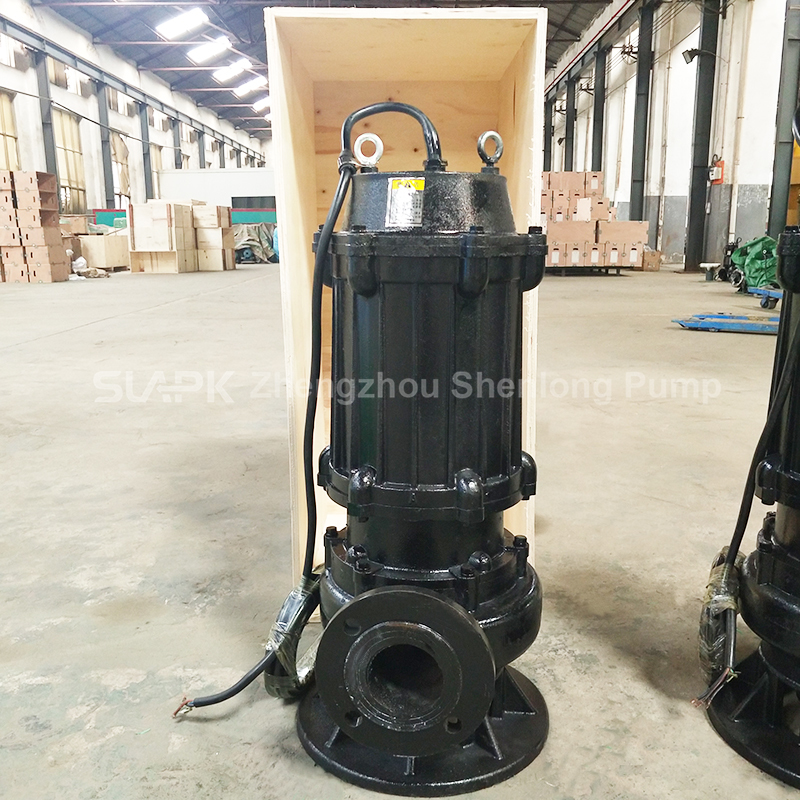

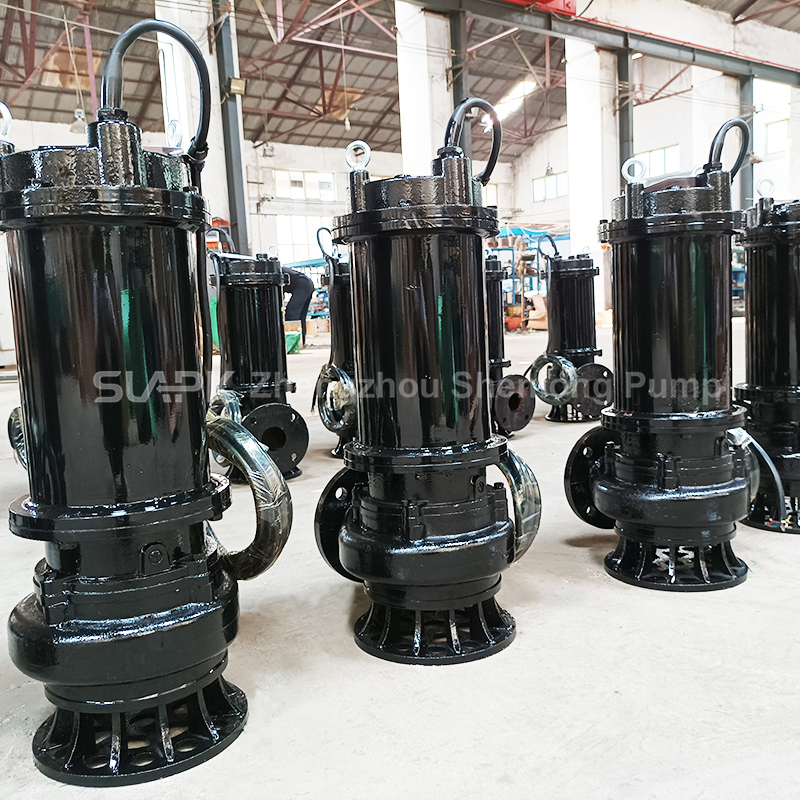

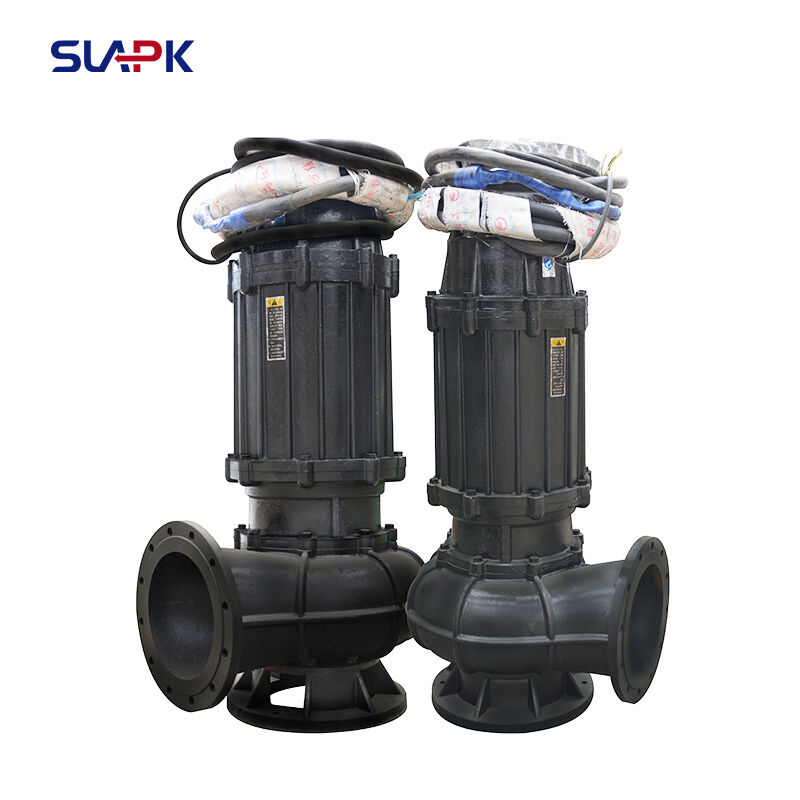

Hochwirksame Unterwasserwasserpumpe, 220 m3/h Durchfluss

Produkt-Beschreibung

Hocheffiziente Tauchpumpe für Abwasser, 220 m³/h Durchfluss Detaillierte Installationsanleitung für den kommunalen Tiefbau

Einleitung

In modernen kommunalen Tiefbauprojekten – von städtischen Entwässerungssystemen und Kläranlagen bis hin zu Hochwasserschutzinfrastrukturen – ist die hocheffiziente Tauchpumpe für Abwasser zu einer unverzichtbaren Komponente geworden. Mit einer Auslegungsfördermenge von 220 m³/h ist dieses Pumpenmodell für einen zuverlässigen, kontinuierlichen Betrieb in anspruchsvollen Umgebungen konzipiert und gleichzeitig energieeffizient und wartungsarm.

Diese detaillierte Installationsanleitung bietet Ingenieuren, Bauunternehmern und Anlagenverwaltern eine Schritt-für-Schritt-Anleitung, um einen sicheren, konformen und optimalen Einsatz der 220 m³/h Tauchpumpe für Abwasser in kommunalen Anwendungen zu gewährleisten.

1. Produktübersicht

Wichtige Spezifikationen:

Fördermenge: 220 m³/h (±5 % Toleranz unter Nennbedingungen)

Förderhöhe: Typischerweise 10–35 Meter (variiert je nach Modellkonfiguration)

Motorleistung: 18,5 kW – 30 kW (380 V, 50 Hz, 3-phasig)

Laufradtyp: Verstopfungsfreies Einzel- oder Doppelkanal-Wirbelrad-Design

Pumpengehäusematerial: Duktiles Gusseisen oder optional Edelstahl (304/316)

Gleitringdichtung: Doppelseitige Wolframkarbid-Gleitringdichtungen mit Ölkammerschutz

Temperaturgrenze: ≤40 °C (Medium), pH 5–9

Feststoffbehandlung: Kann Feststoffe bis zu 50 % des Auslassdurchmessers passieren (z. B. ~75 mm für DN150-Auslass)

Hinweis: Überprüfen Sie vor der Installation immer die genauen Modellspezifikationen bei Ihrem Lieferanten.

2. Checkliste vor der Installation

Bestätigen Sie vor Beginn der Installation Folgendes:

✅ Standortbedingungen

Schachtabmessungen erfüllen die Mindestanforderungen an den Freiraum (typischerweise ≥1,2 × Pumpenbreite)

Einlass- und Auslassrohre gemäß der Layout-Zeichnung des Herstellers ausgerichtet

Ausreichende Belüftung und Zugang für die Wartung

✅ Elektrische Bereitschaft

Stromversorgung: 380 V ±5 %, 50 Hz, geerdetes 3-Phasen-System

Schalttafel mit Überlast-, Phasenausfall- und Leckageschutz ausgestattet

Optional: Automatischer Schaltschrank mit Niveausensoren (empfohlen für den unbeaufsichtigten Betrieb)

✅ Hebe- und Sicherheitsausrüstung

Führungsschienensystem aus Edelstahl (bei Verwendung von automatischen Kupplungen)

Zertifizierter Hebezeug oder Kettenzug (Tragfähigkeit ≥1,5 × Pumpengewicht)

PSA: Wasserdichte Stiefel, Handschuhe, Gasdetektor (für den Zutritt zu geschlossenen Räumen)

3. Installationsschritte

Schritt 1: Bereiten Sie das Sumpfbecken vor

Reinigen Sie den Boden des Sumpfes von Schmutz.

Stellen Sie sicher, dass die Basis eben und frei von scharfen Gegenständen ist.

Installieren Sie die Führungsschienen vertikal (bei Verwendung eines automatischen Kupplungssystems) und befestigen Sie sie mit Ankerschrauben.

Schritt 2: Montieren Sie das Auslassrohr

Verbinden Sie den Auslassflansch mit dem Steigrohr mit kompatiblen Dichtungen und Schrauben.

Für Modelle mit automatischer Kupplung: Befestigen Sie die Kupplungsbasis am Auslassbogen am Boden des Sumpfes.

Schritt 3: Senken Sie die Pumpe ab

Befestigen Sie die Hebekette oder das Hebekabel an der dafür vorgesehenen Öse der Pumpe.

Senken Sie die Pumpe langsam entlang der Führungsschienen ab, bis sie sich selbst ausrichtet und auf der Kupplungsbasis einrastet.

Vergewissern Sie sich, dass die Pumpe fest steht, ohne zu kippen.

⚠️ Heben Sie die Pumpe niemals am Stromkabel an.

Schritt 4: Elektrischer Anschluss

Führen Sie das Stromkabel durch ein wasserdichtes Leerrohr.

Schließen Sie es gemäß Schaltplan an den Klemmenkasten im Schaltschrank an.

Führen Sie vor dem Einschalten einen Isolationswiderstandstest (>1 MΩ) durch.

Schritt 5: Inbetriebnahmetest

Füllen Sie den Sumpf bis zum Betriebsniveau (über der Mindesttauchmarke).

Joggen Sie den Motor kurz, um die Drehrichtung zu bestätigen (im Uhrzeigersinn, wenn man von oben blickt).

Lassen Sie ihn 30 Minuten lang ununterbrochen laufen; überwachen Sie Vibrationen, Geräusche und Temperatur.

Überprüfen Sie die Dichtungen und Flanschverbindungen auf Undichtigkeiten.

4. Bewährte Verfahren im Betrieb

Mindesttauchtiefe: Halten Sie den Flüssigkeitsstand immer über dem Kühlmantel des Motors.

Trockenlaufschutz: Betreiben Sie die Pumpe niemals ohne ausreichende Flüssigkeit – eine thermische Überlastung kann innerhalb weniger Minuten auftreten.

Regelmäßige Inspektion:

Monatlich: Überprüfen Sie die Dichtungsintegrität und den Kabelzustand

Quartalsweise: Überprüfen Sie das Laufrad auf Verschleiß oder Verstopfung

Jährlich: Ersetzen Sie die Gleitringdichtungen, wenn eine Leckage von >10 ml/Tag festgestellt wird

5. Leitfaden zur Fehlerbehebung

6. Wartung & Lebensdauer

Bei ordnungsgemäßer Installation und routinemäßiger Pflege kann eine hochwertige 220 m³/h Tauchpumpe für Abwasser Folgendes erreichen:

Lebensdauer: 8.000–15.000 Betriebsstunden

MTBF (Mean Time Between Failures): >3 Jahre im kommunalen Dienst

Energieeinsparungen: Bis zu 15–25 % gegenüber herkömmlichen Pumpen aufgrund des optimierten hydraulischen Designs

Fazit

Die 220 m³/h hocheffiziente Tauchpumpe für Abwasser stellt eine robuste, kostengünstige Lösung für die kommunale Abwasserwirtschaft dar. Durch Befolgen dieser Installationsanleitung können Betreiber maximale Zuverlässigkeit, Sicherheit und Lebenszyklusleistung gewährleisten – wodurch sowohl die Betriebskosten als auch das Umweltrisiko reduziert werden.

Für technischen Support, kundenspezifische Konfigurationen oder OEM-Partnerschaften wenden Sie sich noch heute an unser Engineering-Team.
