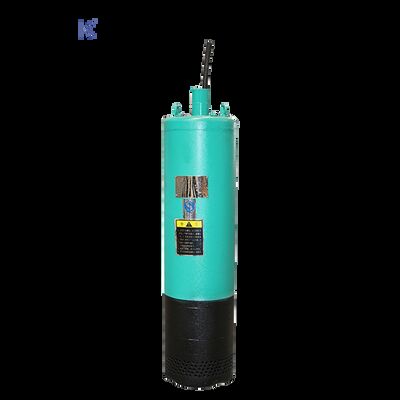

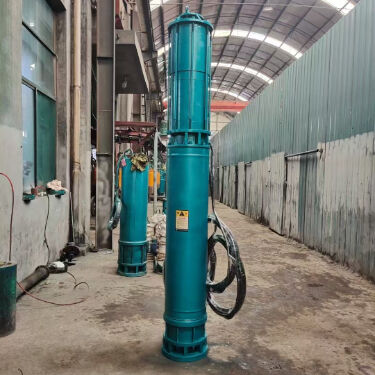

Bodenabsaugende elektrische Tauchpumpe, entwickelt für Hochdruckentwässerung und Niedrigwasserentnahme

Produkt-Beschreibung

Hochkopf-Mehrstufen-Bodensaug-Sonderwasserpumpe für die Abwasserentwässerung in Tiefen

Bei Tiefgräberprojekten ist die eigentliche Herausforderung nicht die Bewegung des Wassers, sondernAufheben großer Mengen aus geschlossenen Gruben unter instabilen Bedingungen ohne UnterbrechungEine herkömmliche Abwasserpumpe versagt, wenn der Saugpegel sinkt, der Kopfbedarf steigt oder die Abfallkonzentration steigt.

DieHochkopf-Mehrstufen-Bodensaug- Unterwasserpumpeist speziell für Tiefgrubenentwässerungsszenarien entwickelt, bei denen die Hebhöhe, die Dauerleistung und die Verlässlichkeit gegen Verstopfung von entscheidender Bedeutung sind.

1. Warum tiefe Entwässerung eine andere Pumpenarchitektur erfordert

Die meisten standardmäßigen Tauchwasserpumpen sind:

• Einstufige

• Seitensauge

• mit einer Breite von nicht mehr als 15 mm

In tiefen Schächten, Fundamentgruben, Bergbausammeln oder unterirdischen Gebrauchskammern sieht man sich in der Regel mit:

• Vertikaler Aufzug von 40 m ≈ 150 m

• Begrenzte Anlagegrundfläche

• Abwasser mit hohem Sedimentanteil

• Niedriges Rückstandswasser

• Kontinuierlicher Betrieb rund um die Uhr

Hier ist es.Mehrstufige + UntersaugungDie Konfiguration wird strukturell überlegen.

2Kerntechnische Struktur

Mehrstufige Hochkopfkonstruktion

Die hydraulische Struktur mit mehreren Räder ermöglicht:

• Stabile hohe Kopfleistung

• Verringerte Radiallast pro Stufe

• Höhere Effizienz bei tieferem Anheben

• geringeres Motorüberlastungsrisiko

Verglichen mit Einstufenpumpen ist die Kopfkurve stabiler und der Energieverbrauch pro Kubikmeter bei hohen Hubpunkten geringer.

Bodensaugstruktur

Die unterste Einlasskonfiguration bietet:

• Höchstentwässerung bis zum geringsten Restwasserstand

• Bessere Kühlleistung bei geringerem Wassergehalt

• Verbesserte Saugleistung in geschlossenen Gruben

Dieses Design sorgt dafür, dass Wasser in der Nähe des Grubenbodens abgeleitet werden kann, wodurch die manuelle Reinigung verringert wird.

Kapazität für die Behandlung von Abwasser für schwere Zwecke

Der hydraulische Kanal ist optimiert für:

• Handhabung von Festkörperchen

• Sandbelastetes Wasser

• Bauschlamm

• Faserhaltige Abfälle (optional Schnittmechanismus)

Auswahl der Triebwerke:

• Geschlossene mehrstufige Drehräder

• Halboffene Antiblock-Konstruktion

• Verschleißbeständige Legierungsversion für Schleifmittel

3Typische Anwendungsfälle

Diese Pumpe ist nicht für die "normalen" Abflüsse bestimmt.

• Tiefgründungs-Abwasserabfluss

• Bergbau-Vertikalschachtentwässerung

• Bau von Parkhäusern im Untergrund

• Projekte zur Ausgrabung von Tunneln und U-Bahnen

• Industrie-Sumpfsysteme

• Städtische Notfallflutpumpen

Wenn für Ihr Projekt ein stabiler hoher Auftrieb und eine Bodenableitung erforderlich sind, ist diese Konfiguration deutlich zuverlässiger als horizontale Zentrifugal- oder Oberflächenanlagen.

4. Leistungsbereich (anpassbar)

Typische Betriebsparameter:

• Durchflussgeschwindigkeit: 10 ‰ 500 m3/h

• Kopf: 40-150 Meter

• Leistung: 7,5 ̇160 kW

• Spannung: 380V / 415V / 440V / 660V

• Frequenz: 50Hz / 60Hz

• Isolationsklasse: F / H

• Schutz: IP68

Materialoptionen:

• Gusseisen

• mit einem Gehalt an Stahl von mehr als 85 GHT

• mit einer Breite von nicht mehr als 20 mm

• Legierung mit hohem Chromgehalt für Abrasiven







5. Ingenieurtechnische Vorteile gegenüber traditionellen Systemen

Im Vergleich zu Oberflächenpumpen

• Es ist keine Grundierung erforderlich

• Keine Kavitationsgefahr bei langen Saugleitungen

• Kompakter Anlagenfußabdruck

• Geringere Komplexität der Pipeline

Verglichen mit Standard-Tiefwasserpumpen

• Höhere Kapazität

• Bessere Abwasserentsorgung am Boden

• Stärkere Überlastbeständigkeit

• Verbesserte Effizienz an Tiefhebestellen

6. Betriebssicherheitsentwurf

Zur Gewährleistung einer langen Lebensdauer unter harten Bedingungen:

• Doppelmechanische Dichtung (SiC·SiC optional)

• Detektion von Ölkammerlecks

• Schutz vor Überhitzung

• Schwerlastlager

• Verstärkte Wellenkonstruktion

• Zusätzlicher Softstart/VFD-Kompatibilität

Dauerbetrieb (S1) ist die Standardkonfiguration.

7- Technische Unterstützung nach Maßgabe

Jede tiefe Grube hat einen anderen Zustand.

• Projektbasierte Hydraulikwahl

• Berechnung des Verlustes

• Anpassung der Kabellänge

• Explosionssichere Optionen (falls erforderlich)

• Integration der Steuerung

• Unterstützung der OEM/ODM-Produktion

Schicken Sie uns Ihren gewünschten Durchfluss, vertikalen Auftrieb, mittleren Typ und Installationstiefe. Wir bieten ein optimiertes Pumpenmodell anstelle einer generischen Empfehlung.
