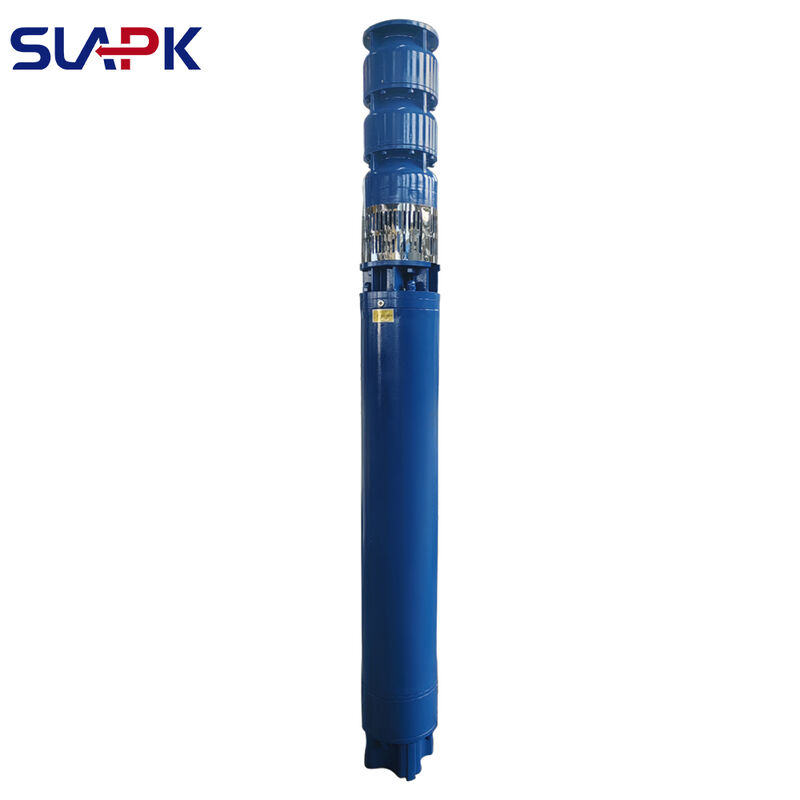

200QJ65-90 Gusseisen-Tiefenbohrpumpe
Die 200QJ65-90 ist eine hochfließende, hochgefahrene, aus Gusseisen hergestellte, untertauchende Brunnenpumpe, die für die Gewinnung von tiefem Brunnenwasser, landwirtschaftliche Bewässerung und industrielle Wasserversorgungsprojekte entwickelt wurde.Die Pumpe und der Motor arbeiten unterhalb der Wasserfläche, wodurch die Anlagegröße verringert und die mit Oberflächenpumpen verbundenen Einschränkungen des Saugkopfes vermieden werden.Durch die langlebige Stahlkonstruktion und den leistungsstarken Dreiphasenmotor eignet er sich für die kontinuierliche Wasserhebe und -übertragung.
Technische Spezifikation
| Produktbezeichnung |
Gusseisen-Tiefbohrpumpe |
| Modell |
200QJ65-90 |
| Nennbetrag |
65 m3/h |
| Nennkopf |
90 m |
| Motorleistung |
27 kW |
| Nennspannung |
380 V |
| Häufigkeit |
50 Hz |
| Phase |
Drei Phasen |
| Nennstrom |
65.4A |
| Nenngeschwindigkeit |
3000 Dreh/min |
| Entladungsdurchmesser |
100 mm |
| Nennwirksamkeit |
76% |
| Material der Pumpe |
Gusseisen |
| Einrichtung |
Vertikal unter Wasser befindliche Anlage |
| Anwendbare Norm |
Die in Absatz 1 genannte Regelung gilt nicht. |
Die vorstehenden Spezifikationen basieren auf dem Produktnamensschild. Die endgültigen Spezifikationen können je nach Betriebsbedingungen und Anpassungsanforderungen variieren.Bitte bestätigen Sie die technischen Daten vor der Bestellung.
Produktmerkmale
- Hohe Strömung und hoher Kopf:Die Kombination aus einem Nennstrom von 65 m3/h und einem Wasserschalter von 90 m macht die Pumpe für die Wasserentnahme in tiefen Brunnen, die Bewässerung großer Flächen und die Wasserversorgung über mittlere bis große Entfernungen geeignet.
- Dauerhafte Gusseisenkonstruktionen:Die Pumpengruppe aus Gusseisen bietet eine hohe mechanische Festigkeit für den Einsatz in Bohrlöchern, Stauseen, Speichertanks und allgemeinen industriellen Wasserversorgungsanlagen.
- Leistungsstarker 27 kW-Motor:Die Pumpe ist mit einem 27 kW, 380 V, 50 Hz dreiphasigen Motor ausgestattet, der eine stabile Leistung für Anwendungen mit kontinuierlicher Wasserversorgung bietet.
- Unterwasseroperation:Die Pumpe arbeitet direkt im Wasser und benötigt keine lange Saugleitung.
- 100 mm Auslass:Die 100 mm große Entladungsanlage eignet sich für die Wasserversorgung mit hohem Volumen und kann mit entsprechenden Riserrohren, Schaltventilen und Steuergeräten kombiniert werden.
- Flexible Konfiguration:Die Auswahl der Pumpe kann auf der Grundlage des Bohrlochdurchmesser, der Bohrtiefe, des dynamischen Wasserstandes, der Lieferdistanz, der Stromversorgung und des erforderlichen Gesamtkopfes erfolgen.
Anwendungen
- Gewinnung aus tiefen Brunnen und Grundwasser
- Bewässerung von Ackerland, Obstgärten und Gewächshäusern
- Industrieprozess- und Kreislaufwasserversorgung
- Wasserversorgungssysteme für Gemeinden und ländliche Gebiete
- Befüllung von Behältern, Tanks und Wassertürmen
- Sprinkler- und Tropfbewässerungssysteme
- Wasserversorgung im Bauwesen und im Bergbau
- Viehzucht- und Landschaftswasserversorgung
Betriebsbedingungen
Die Pumpe wird für sauberes Wasser oder Flüssigkeiten mit ähnlichen physikalischen und chemischen Eigenschaften empfohlen.die Wasserqualitätsinformationen vor der Bestellung bereitstellen.
Vor dem Betrieb wird bestätigt, dass der Bohrlochdurchmesser für die Installation ausreicht, der erforderliche Arbeitspunkt innerhalb des empfohlenen Betriebsbereichs liegt,und die verfügbare Spannung und Frequenz entsprechen der MotorennzeichnungDer Wasserfluss um den Motor sollte ausreichend sein, um eine ordnungsgemäße Kühlung während des Betriebs zu gewährleisten.
Leitfaden zur Auswahl der Pumpe
Für eine genaue Auswahl der Pumpe geben Sie bitte an:
- Notwendige Durchflussrate
- Erforderlicher dynamischer Gesamtkopf
- Durchmesser des Bohrloches und Bohrgröße
- Statische und dynamische Wasserstände
- Lieferentfernung und Rohrdurchmesser
- Wasserqualität und Sandgehalt
- Verfügbare Spannung und Frequenz
- Notwendige Kabellänge
- Tägliche Betriebszeiten
- Bestellmenge
Der gesamte dynamische Kopf sollte die vertikale Hebhöhe, die Reibungsverluste bei Rohren, die Verluste durch Armaturen und Ventile sowie den erforderlichen Auslassdruck umfassen.
Installationsanleitung
Prüfen Sie vor der Montage die Pumpenkarosserie, die Kabelsperre, die Befestigungsmittel und die rotierenden Komponenten.Heben Sie die Pumpe niemals an ihrem elektrischen Kabel an oder hängen Sie sie nicht auf.
Die Pumpe ist vertikal zu installieren und die Rückschlagventile entsprechend der Bohrtiefe und den Rohrleitungsbedingungen anzupassen.Leckage- und Trockenlaufschutz. Nach dem ersten Anlauf überprüfen Sie den Betriebsstrom, den Ausgangsfluss, den Druck, die Vibration und den Lärm, bevor Sie den Dauerbetrieb beginnen.
Instandhaltung
Überprüfen Sie regelmäßig Kabel, elektrische Anschlüsse, Rohrleitungsanschlüsse und Kontrollventile.Vibrationen oder Geräusche.
Bei Wasser, das Sand enthält, wird das Kontrollintervall verkürzt und die Drehräder, Führungskomponenten und Lager auf Verschleiß überprüft.Vor der Lagerung reinigen und die Isolierung überprüfen.
Häufig gestellte Fragen
- Kann diese Pumpe in einem 90 Meter tiefen Brunnen installiert werden?
Der Nennkopf allein kann die zulässige Bohrtiefe nicht bestimmen, wobei der dynamische Wasserstand, die Entlastungshöhe, der Rohrverlust und der erforderliche Auslassdruck berücksichtigt werden müssen.
- Kann die Pumpe mit Sandwasser umgehen?
Ein hoher Sandgehalt kann den Verschleiß der Räder, Führungskomponenten und Lagern beschleunigen.
- Gibt es andere Spannungen?
Die Beschriftung ist 380V, 50Hz und dreiphasig.
- Wie kann ich ein genaues Angebot erhalten?
Geben Sie den erforderlichen Durchfluss, den Bohrlochkopf, den Bohrlochdurchmesser, die Bohrlochtiefe, die Spannung, die Kabellänge, die Wasserqualität, die Bestellmenge und das Lieferziel an.
