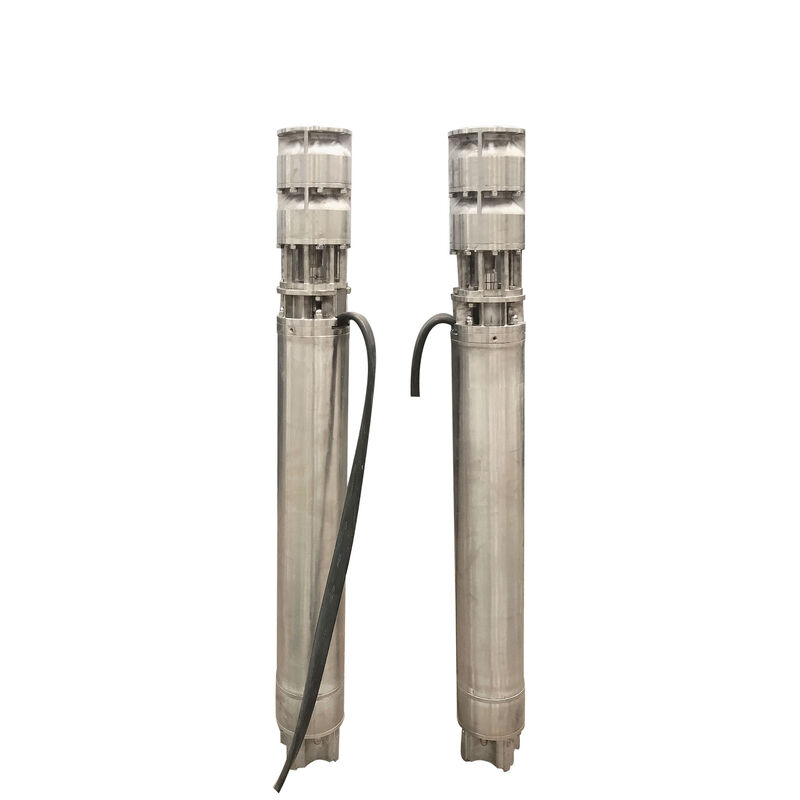

QJH-Serie 304 aus Edelstahl Tiefenbrunnensubmersible Pumpe mit 150 m Kopf und 70 ‰ 230 m3/h Durchfluss

Die QJH-Serie ist eine Reihe von vertikalen mehrstufigen Tiefbrunnen-Tauchpumpen für Hochdurchfluss- und Hochförderhöhe-Wasserversorgungs- und Entwässerungsprojekte. Sechs Modelle decken Nenndurchflüsse von 70 bis 230 m³/h ab. Jedes Modell hat eine Nennförderhöhe von 150 m, während die zugehörige Motorleistung von 45 bis 160 kW reicht. Alle Modelle verwenden eine Drehstromversorgung von 380 V 50 Hz.

Die Pumpensätze verwenden 304 Edelstahl und sind für sauberes Wasser und leicht korrosives Wasser, das mit diesem Material kompatibel ist, bestimmt. Die Pumpe und der Tauchmotor arbeiten unter Wasser ohne Oberflächenansaugung, was zur Reduzierung des Platzbedarfs über Tage und der Betriebsgeräusche beiträgt. Typische Anwendungen umfassen die Förderung aus Tiefbrunnen, industrielle Versorgung, landwirtschaftliche Bewässerung, Minenentwässerung, Tankbefüllung und Fernwasserübertragung.

Nenndurchflüsse von 70 bis 230 m³/h unterstützen unterschiedliche Fördermengen, Anlagenanforderungen und Rohrleitungskapazitäten. Eine gemeinsame Nennförderhöhe von 150 m vereinfacht den Modellvergleich innerhalb von Projekten mit ähnlichen Druckanforderungen.

Edelstahl der Güteklasse 304 bietet eine gute allgemeine Korrosionsbeständigkeit und mechanische Festigkeit in kompatiblem Wasser. Die Eignung sollte anhand von Temperatur, pH-Wert, Chloridkonzentration, gelösten Stoffen und anderen korrosiven Bestandteilen geprüft werden.

Mehrere Laufradstufen erhöhen den Flüssigkeitsdruck schrittweise und unterstützen die Tiefenhebung, den Fernübertrag und Systeme, die einen erheblichen Auslassdruck erfordern. Der endgültige Betriebspunkt muss sowohl mit der Pumpenkennlinie als auch mit der Systemkennlinie verifiziert werden.

Alle sechs Modelle verwenden Drehstrom 380V 50Hz. Das Bedienfeld, die Kabelgröße, die Startmethode und die Schutzeinstellungen müssen der Motorleistung von 45–160 kW und der Kapazität des elektrischen Netzwerks vor Ort entsprechen.

Pumpe und Motor arbeiten unterhalb des Wasserspiegels, wodurch die Oberflächenansaugung entfällt und die Oberflächengestaltung vereinfacht wird. Die angegebene Tauchtiefe und der Kühlstrom am Motor müssen immer aufrechterhalten werden.

• Grundwasserförderung aus Tiefbrunnen und Rohwasserübertragung
• Wasserversorgung für Kommunen, Industrieparks und Fabriken
• Landwirtschaftliche Bewässerung und Sprinklersysteme
• Minenentwässerung und Bauentwässerung
• Befüllung von Wasserreservoirs, Lagertanks und Hochbehältern
• Fernwasserübertragung und Netzverstärkung
• Industrielles Umlaufwasser, das mit 304 Edelstahl kompatibel ist

Geeignet für die Förderung aus Tiefbrunnen mittlerer Kapazität, Bewässerung und industrielle Nachspeisung, die etwa 70 m³/h erfordern. Seine geringere zugehörige Leistung kann für Projekte mit stabilem, moderatem Bedarf geeignet sein.

Ausgelegt für 90 m³/h für mittlere Wasserwerke, Bewässerungssysteme und Fabrikwasserversorgung. Stellen Sie sicher, dass die nachhaltige Brunnenförderung nicht niedriger ist als die vorgesehene Pumpenrate.

Entwickelt für Anwendungen nahe 115 m³/h bei 150 m Förderhöhe, einschließlich industrieller Versorgung, Rohwasserübertragung und Wasserwirtschaftsprojekten. Es kann als Hauptpumpe oder als eine Einheit in einer parallelen Anordnung nach technischer Prüfung verwendet werden.

Ausgelegt für 140 m³/h mit einem 90 kW Motor für Hochleistungs-Tiefbrunnenförderung, Bergbauwasseranlagen und lange Rohrleitungen. Die elektrische Auslegung sollte den Anlaufstrom, den Spannungsabfall und den Motorschutz speziell überprüfen.

Bestimmt für zentrale Versorgung, landwirtschaftliche Wasserprojekte und große industrielle Anwendungen, die etwa 170 m³/h erfordern. Überprüfen Sie vor der Bestellung den Pumpendurchmesser, den Bohrlochabstand, den Kabelraum und die Hebebedingungen.

Das Modell mit dem höchsten Durchfluss in dieser Gruppe ist für große Förder- und Übertragungssysteme nahe 230 m³/h bestimmt. Sein 160 kW Motor erfordert eine vollständige Überprüfung der Transformatorleistung, der Startmethode, der Kabeldimensionierung und des Schutzes.

Der Tauchmotor treibt die Welle und die mehrstufigen Laufräder an. Wasser tritt durch den Einlass ein und gewinnt an Druck, während es durch aufeinanderfolgende Laufrad- und Diffusorstufen strömt. Es fließt dann durch die Auslassung, das Steigrohr und das Oberflächennetz. Da die gesamte Einheit unter Wasser arbeitet und die umgebende Flüssigkeit zur Motorkühlung beiträgt, müssen die Strömungsgeschwindigkeit im Brunnen, die minimale Tauchtiefe und die Startfrequenz den Anforderungen des Herstellers entsprechen.

Eine Nennförderhöhe von 150 m ist nicht dasselbe wie die Gesamttiefe des Brunnens. Die gesamte dynamische Förderhöhe umfasst normalerweise:

• Vertikale Hubhöhe vom dynamischen Wasserspiegel bis zum Auslasspunkt
• Erforderlicher Restdruck am Auslass oder im nachgeschalteten System
• Reibungsverluste im Steigrohr und in der Oberflächenrohrleitung
• Lokale Verluste durch Bögen, Ventile, Rückschlagventile und Fittings

Die berechnete Systemkennlinie sollte mit der Pumpenkennlinie verglichen werden, um den tatsächlichen Betriebspunkt zu verifizieren. Eine Auswahl nur nach Brunnentiefe oder Motorleistung kann zu unzureichendem Durchfluss, übermäßigem Energieverbrauch, Überlastung oder instabilem Betrieb führen.

Die Güteklasse 304 ist für viele Anwendungen mit sauberem Wasser und leicht korrosivem Wasser geeignet, aber nicht universell. Wasser mit hohem Chloridgehalt, Meerwasser, starke Säuren oder Laugen, Hochtemperaturflüssigkeiten und stark abrasive Feststoffe erfordern möglicherweise 316, 316L, Duplex-Edelstahl oder ein anderes Spezialmaterial. Stellen Sie eine vollständige Wasseranalyse zur Verfügung und holen Sie vor der Auswahl eine schriftliche Materialbestätigung ein.

• Erforderlicher Durchfluss und gesamte dynamische Förderhöhe
• Gemessener Innendurchmesser des Bohrlochs, Brunnentiefe, statischer und dynamischer Wasserspiegel
• Nachhaltige Brunnenförderung und saisonale Schwankungen
• Geplante Pumpeneinbautiefe
• Auslasshöhe, Rohrlänge, Rohrdurchmesser und Ventilarrangement
• Temperatur, pH-Wert, Chloridgehalt, Sandgehalt und vollständige Wasseranalyse
• Kapazität des Drehstromnetzes 380V 50Hz und zulässiger Anlaufstrom
• Dauer- oder Intervallbetrieb, tägliche Betriebsstunden und Startfrequenz
• Anforderungen an Bedienfeld, Kabel, Steigrohr, Sensoren, Ersatzteile und Zertifizierungen

• Bestätigen Sie vor der Installation den Innendurchmesser des Bohrlochs, die Geradheit, den maximalen Pumpensatzdurchmesser und den Kabelabstand.
• Entwickeln und spülen Sie neue Brunnen gründlich, um abrasiven Sand und Ablagerungen zu reduzieren, die in die Pumpe gelangen könnten.
• Verwenden Sie korrekt dimensionierte Steigrohre, Hebezeuge und wasserdichte Kabelverbindungen. Heben oder hängen Sie die Pumpe niemals am Stromkabel auf.
• Halten Sie den Betriebswasserspiegel über der angegebenen Mindesttauchtiefe und sorgen Sie für einen effektiven Kühlstrom um den Motor.
• Wählen Sie Direktstart, Sanftanlauf, Spannungsreduzierung oder kompatiblen Frequenzumrichter-Start entsprechend der Motorleistung und den Netzbedingungen.
• Stellen Sie Kurzschluss-, Überlastungs-, Phasenausfall-, Unterspannungs-, Überspannungs-, Trockenlauf- und Leckageschutz nach Bedarf bereit.
• Erfassen Sie Spannung, Strom, Druck, Durchfluss, Vibration und Sandgehalt des geförderten Wassers nach der Erstinbetriebnahme.
• Qualifiziertes Personal muss Installation, Verkabelung, Inbetriebnahme und Wartung gemäß Handbuch und lokalen Vorschriften durchführen.

Ja. Basierend auf den bereitgestellten Modelldaten haben alle sechs Modelle eine Nennförderhöhe von 150 m, während Nenndurchfluss und zugehörige Leistung unterschiedlich sind. Der tatsächliche Betriebsdurchfluss und die Förderhöhe hängen immer noch von der Pumpenkennlinie und dem Systemwiderstand ab.

Dies sollte nicht allein aus dem Modell abgeleitet werden. Modelldefinitionen und tatsächliche Pumpendurchmesser können variieren, und es wird auch Platz für Kabel, Verbindungen und Installationsabstand benötigt. Geben Sie den gemessenen Bohrlochdurchmesser an und bestätigen Sie die genehmigte Maßzeichnung.

Die Güteklasse 304 sollte im Allgemeinen nicht für Meerwasser ohne eine spezielle technische Überprüfung verwendet werden. Chloride können Loch- und Spaltkorrosion verursachen. Erwägen Sie 316L, Duplex-Edelstahl oder ein anderes Meerwasser-beständiges Material und überprüfen Sie die Dichtungen, das Kabel und die Motorkonstruktion.

Ein Frequenzumrichter kann erst bewertet werden, nachdem bestätigt wurde, dass der Motor geeignet ist. Minimale Frequenz, Beschleunigung und Verzögerung, Kühlgeschwindigkeit, Ausgangsfilterung und Motorschutz müssen korrekt eingestellt werden. Die Antriebskapazität und die Kabellänge müssen ebenfalls berücksichtigt werden.

Wählen Sie anhand des erforderlichen Betriebspunkts und der genehmigten Pumpenkennlinie aus, anstatt den maximalen Durchfluss als kontinuierlichen Betriebspunkt zu verwenden. Der ausgewählte Betriebspunkt sollte im zulässigen Bereich bleiben, unter Berücksichtigung von Effizienz, Leistungsreserve und nachhaltiger Brunnenförderung.

Geben Sie den Ziel-Durchfluss, die gesamte Förderhöhe, Bohrlochdaten, Wasseranalyse, Rohrleitungsdetails, Strombedingungen und Installationsanforderungen an. Der Lieferant kann dann das Modell, das Material, den Motor, die Steuerungen und das Zubehör überprüfen, bevor er einen technischen Vorschlag und ein Angebot unterbreitet.
