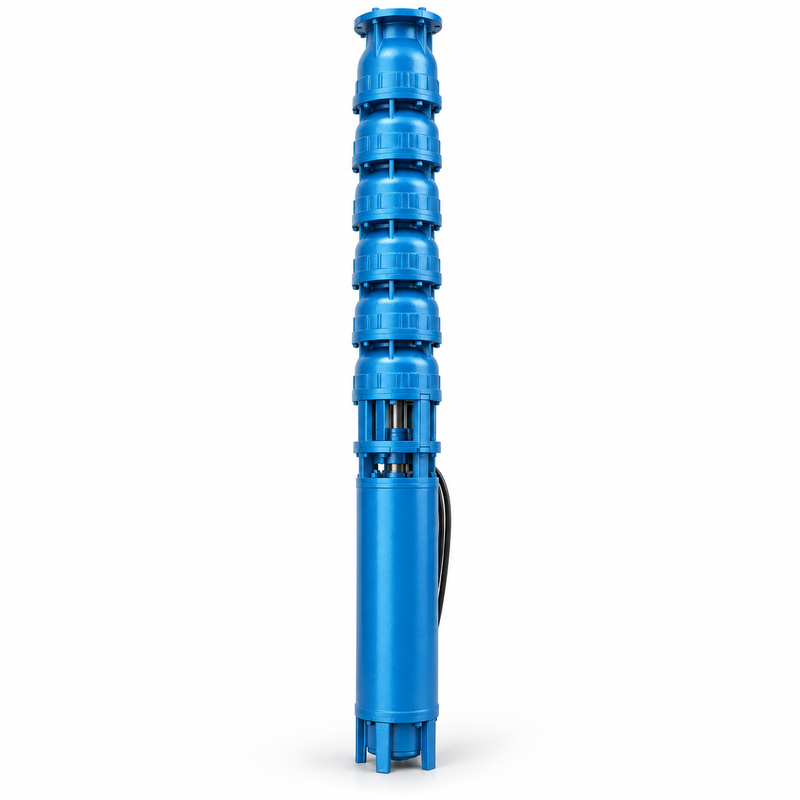

22kW-Motor-Tiefenbrunnensubmersible Pumpe mit 72-108m Kopf und 3-Zoll-Ausgang für Bohrloch-Extraktion

Die SLAPK 200QJ50-90/6 ist eine 22kW-Tiefenbrunnensubmersible Pumpe mit einem Katalogdurchflussbereich von 46 54 m3/h, einem Kopfbereich von 72 108 m und einem 3-Zoll-Ausgang.

Dieses Modell kann für Bohrlochgewinnung, Bewässerungsversorgung und hohe Lagersysteme in Betracht gezogen werden, bei denen ein größerer Kopf als ein Modell mit niedrigerem Kopf bei ähnlichem Durchfluss erforderlich ist.

Ein höherer Kopfbedarf kann auf einen niedrigeren dynamischen Wasserstand, einen höheren Lieferpunkt, größere Verluste in der Rohrleitung oder den erforderlichen Druck am Bestimmungsort zurückzuführen sein.Die gesamte Systemanforderung muss anhand der Leistungskurve der Pumpe überprüft werden..

• Höherer Kopf im gleichen Katalogflussbereich:Im Vergleich zum 200QJ50-60/4 verfügt dieses Modell über denselben Flussbereich, aber einen höheren Kopfbereich.
• 22 kW Motorkonfiguration:Der Katalog gibt einen 22 kW-Motor an. Überprüfen Sie vor der Auswahl des Steuerfelds und des Netzkabeln die Standort-Stromversorgung, die Einstiegsanforderungen und die Schutz-Einstellungen.Die Motorleistung allein bestimmt nicht die Wasserleistung.Die hydraulische Leistung hängt von der Pumpenkonfiguration und dem Betriebspunkt ab.
• 3-Zoll Steckdose Verbindung:Die Steckdose-Größe dient als Referenz für die Anschlussplanung.Bestätigen Sie den Anschlussstandard, den Rohrdruck, die Reibungsverluste und die Ventilordnung für die gesamte Anlage.
• Auswahl nach Betriebsbedingungen:Bei der Berechnung des benötigten Wasserstandes ist der dynamische Wasserstand zu berücksichtigen, wobei Änderungen des Wasserstandes während des Pumpen, der Abgabehöhe und des erforderlichen Drucks am Abflusspunkt zu berücksichtigen sind.

Bei geeigneten Flüssigkeits- und Installationsbedingungen kann dieses Modell für

• Absaugung von Bohrlochwasser bis zur Hochlagerung
• Landwirtschaftliche Bewässerungsversorgung
• Industriewasserversorgungssysteme
• Wasserversorgung in ländlichen Gebieten und Gemeinden
• Übertragung von Brunnen auf Tank mit erheblicher Erhöhung oder Rohrwiderstand

Für Druckbewässerungsanlagen ist der erforderliche Betriebsdruck der Anlage in die Gesamtkopfberechnung einzubeziehen.

Beide Modelle haben eine Katalog-Auslassgröße von 3 Zoll. Wählen Sie das Modell, dessen verifizierte Kurve dem erforderlichen Einsatzpunkt entspricht. Ein größerer Motor ist nicht automatisch die bessere Wahl.

Bitte geben Sie an:

• Erforderlicher Abfluss
• Statische und dynamische Brunnenwasserstände
• Lieferhöhe im Verhältnis zum Pumpwasserstand
• Rohrlänge, innerer Durchmesser und Material
• Ventile, Ellenbogen und andere wesentliche Einschränkungen
• Erforderlicher Druck am Bestimmungsort
• Innerer Durchmesser
• Wassertemperatur und relevante Informationen zur Wasserqualität
• Standortspannung, Frequenz und Phase
• Geplante Betriebszeiten und Kontrollmethode

Bei einer Anforderung in der Nähe von 50 m3/h bei 90 m Gesamtdynamikkopf muss der Arbeitspunkt vor der Bestellung anhand der modellspezifischen Kurve überprüft werden.

Bestätigen Sie die tatsächliche Pumpenkarosserie, den Drehkreuz und die Werkstoffe der Welle für das Wasser, das gepumpt wird.Genehmigung für Trinkwasser oder Eignung für Schleifmittel.

Vor der Montage müssen die vollständigen Baugrößen, der Mindestbohrendurchmesser, die Anforderungen an die Untertauchung und Kühlung überprüft werden.Kabellänge und Montagebedingungen.

Wie unterscheidet sich dieses Modell von dem 200QJ50-60/4?

Die 200QJ50-90/6 verwendet einen 22kW-Motor und hat einen Katalogkopfbereich von 72 ‰ 108 m. Die 200QJ50-60/4 verwendet einen 15kW-Motor und hat einen Kopfbereich von 48 ‰ 72 m. Beide haben einen Durchflussbereich von 46 ‰ 54 m3/h.

Kann ein 108 m hoher Bohrkopf in jedem 108 m hohen Brunnen installiert werden?

Nein. Pumpenkopf und Installationstiefe sind unterschiedliche Spezifikationen. Die Auswahl hängt vom dynamischen Wasserstand, der Lieferhöhe, den Verlusten und dem Abflussdruck ab.Die zulässige Installationstiefe muss separat überprüft werden..

Kann er bei 108 m 54 m3/h liefern?

Das lässt sich nicht aus den Katalogbereichen ableiten.

Kann es ein Druckbewässerungssystem liefern?

Es kann für diese Anwendung bewertet werden.

Kommt es mit einem 380V, 50Hz Motor?

Die elektrische Konfiguration ist in der Angabe und in der Motordokumentation zu bestätigen.

Senden Sie Ihre Zielströmung und -leitung, Brunneninformationen, Rohrleitungsdetails, Wasserqualität und verfügbare Stromversorgung.

Die erforderliche Menge, die Kabellänge, die Steuerungsanlage und das Lieferziel sind anzugeben, um die richtige Konfiguration und den richtigen Lieferumfang festzustellen.

Kontaktieren Sie SLAPK für ein Angebot für die 200QJ50-90/6 Tiefbrunnensubmersible Pumpe.
