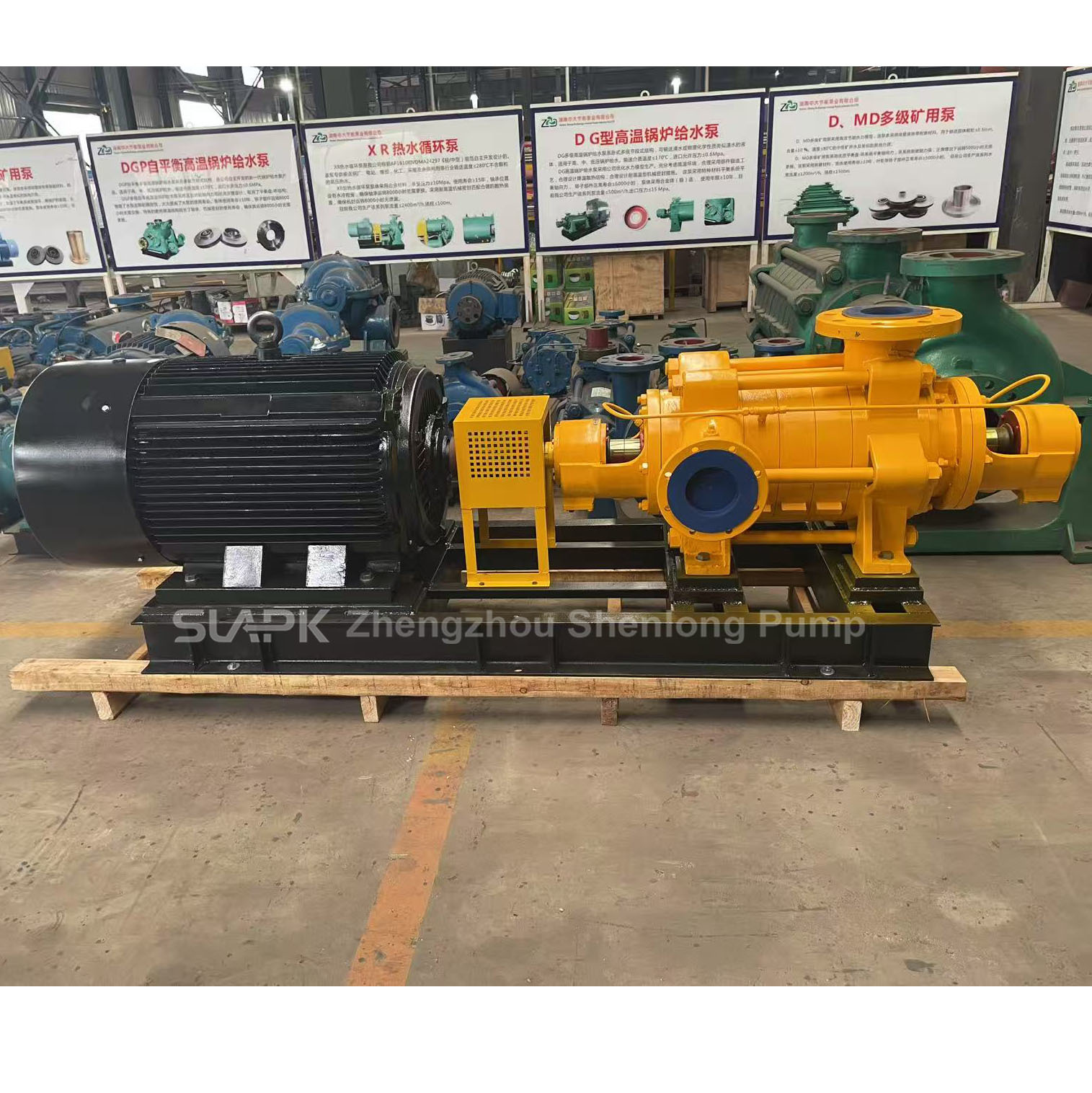

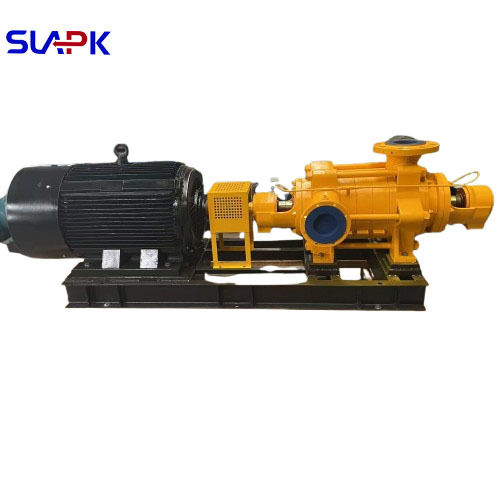

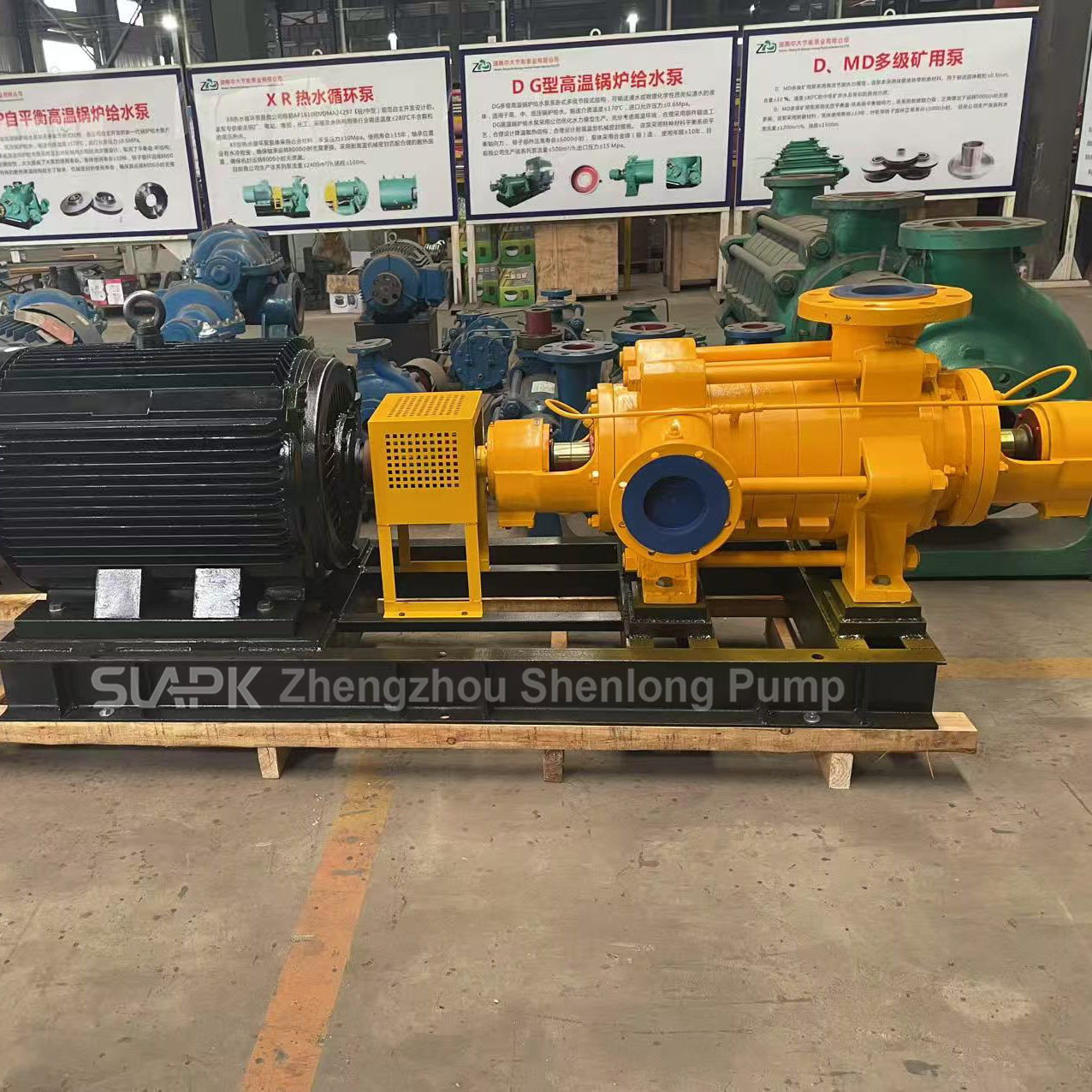

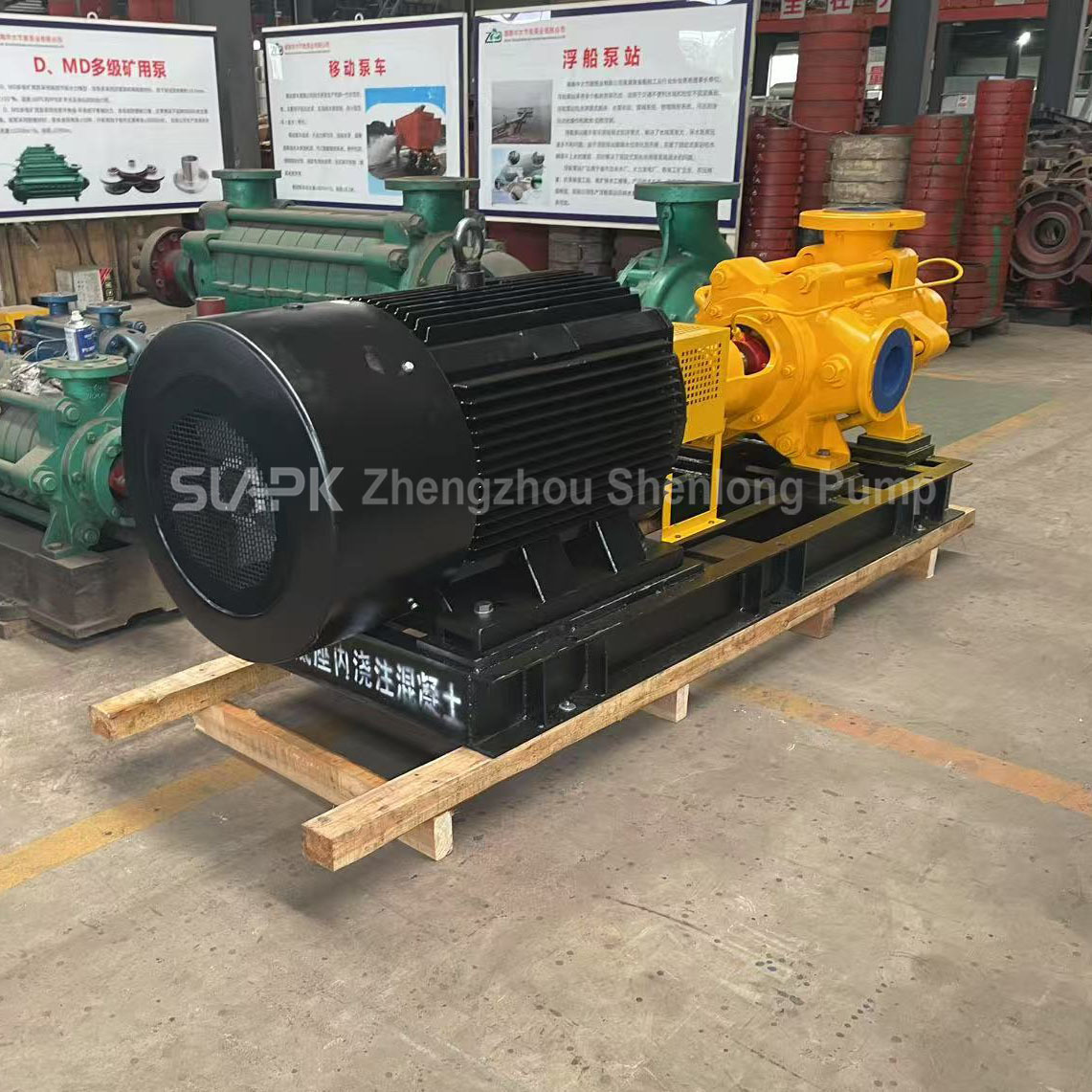

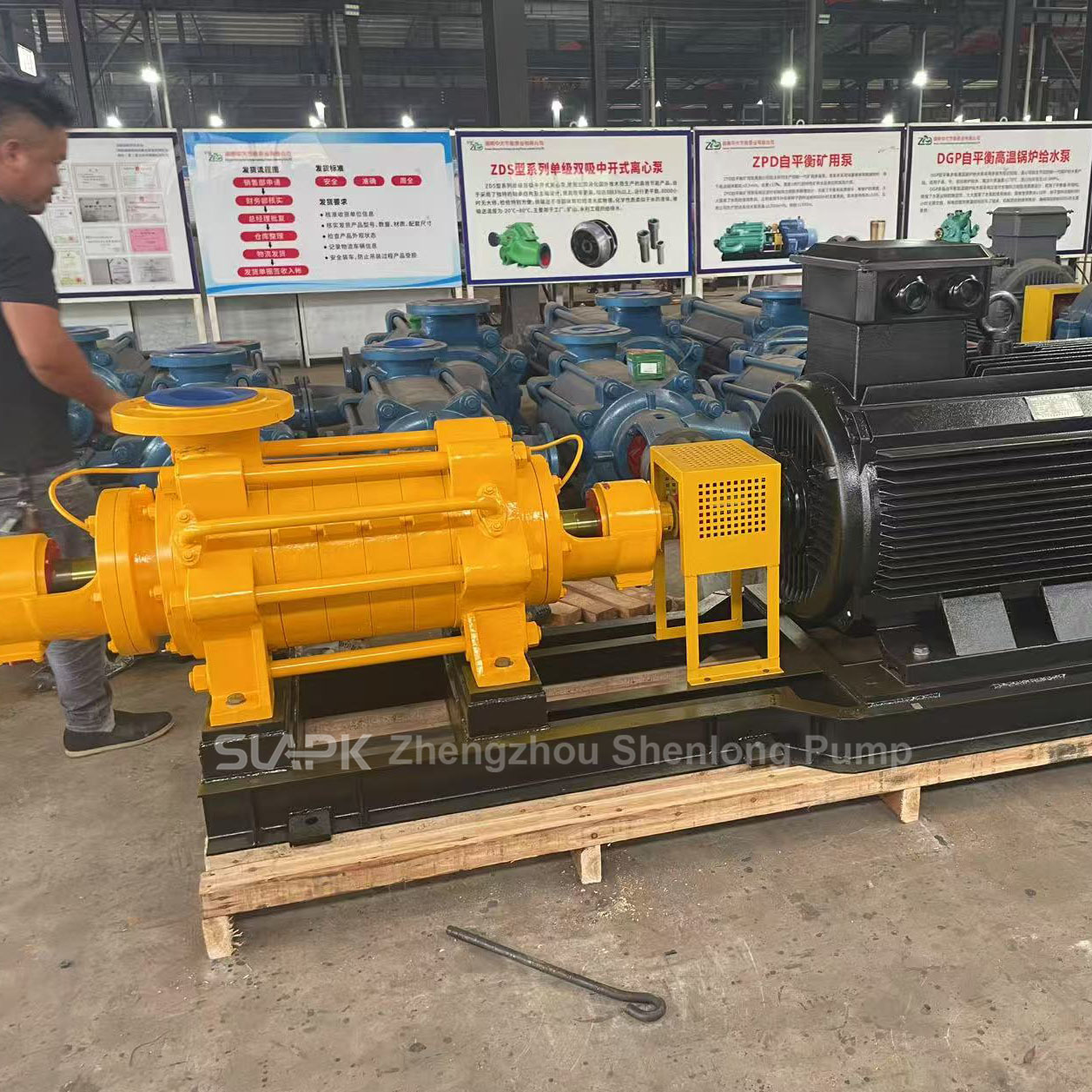

D-Typ horizontale mehrstufige Zentrifugalwasserpumpe

Produkt-Beschreibung

D-Typ horizontale mehrstufige Kreiselpumpe für sauberes Wasser Hochdruck-Industriewasserpumpe

Einführung der horizontalen mehrstufigen Kreiselpumpe vom Typ D:

Die horizontale mehrstufige Kreiselpumpe vom Typ D ist eine einstufige, mehrstufige Kreiselpumpe in Sektionsbauweise. Sie wird hauptsächlich in der industriellen und kommunalen Wasserversorgung und -entsorgung, in Druckverstärkungssystemen für Hochhäuser, in Gartenbewässerungssystemen, in der Druckerhöhung für den Brandschutz, im Wassertransport über lange Strecken, in Heizungssystemen, in Badezimmereinrichtungen sowie in der Kalt- und Warmwasserzirkulationserhöhung und -ausrüstung (unterstützende Anwendungen) eingesetzt.
 Das Laufrad besteht aus hochwertigem Gusseisen und enthält Schaufeln. Die Flüssigkeit tritt axial von einer Seite in das Laufrad ein. Aufgrund des ungleichen Drucks auf beiden Seiten des Laufrads entsteht zwangsläufig eine Axialkraft. Diese Axialkraft wird von der Ausgleichsscheibe aufgenommen. Das Laufrad wurde während der Herstellung statischen Auswuchtprüfungen unterzogen.

Der Dichtring besteht aus Gusseisen und verhindert, dass Hochdruckwasser in den Einlassabschnitt zurücksickert. Er ist jeweils am Einlasssegment und am Mittelteil befestigt.

Die Ausgleichsscheibe besteht aus verschleißfestem Gusseisen und befindet sich zwischen dem Auslassabschnitt und dem hinteren Deckel. Zusammen mit dem Ausgleichsring bildet sie die Ausgleichsvorrichtung, die zum Ausgleich der Axialkräfte dient.

Zhengzhou Shenlong Pump Industry ist ein professioneller Hersteller von mehrstufigen Kreiselpumpen mit über 40 Jahren Erfahrung in der Forschung, Entwicklung und Produktion von mehrstufigen Pumpen. Das Unternehmen stützt sich auf starke technische Fähigkeiten, reiche Produktionserfahrung und umfassende Testmethoden sowie ein professionelles F&E-Designteam und Produktionstechniker.

Anwendung der horizontalen mehrstufigen Kreiselpumpe vom Typ D für sauberes Wasser

Anwendungsbereich der horizontalen mehrstufigen Kreiselpumpe vom Typ D

Die horizontale mehrstufige Kreiselpumpe vom Typ D ist für den effizienten Transport von sauberem Wasser oder anderen Medien mit ähnlichen physikalischen und chemischen Eigenschaften wie Wasser konzipiert. Sie eignet sich für Flüssigkeiten innerhalb eines Temperaturbereichs von -20 °C bis 80 °C, die unlösliche Feststoffpartikel mit einer maximalen Volumenkonzentration von 0,1 % und einer Partikelgröße von höchstens 2 mm enthalten.

Typische Anwendungen sind:

Kommunale Wasserversorgung und -entsorgung

Druckerhöhungssysteme für Hochhäuser

Gartenbewässerung

Brandschutz-Druckerhöhung

Wassertransport über lange Strecken

Heizungs-, Lüftungs- und Klimaanlagen (HLK-Anlagen)

Unterstützungssysteme für Industrieanlagen

Konstruktive Merkmale der horizontalen mehrstufigen Kreiselpumpe vom Typ D für sauberes Wasser

1. Pumpendesign und -konfiguration

Einstufige, mehrstufige Kreiselpumpenkonstruktion in Segmentbauweise mit horizontaler oder vertikaler Sauganschlussanordnung.

Der Pumpenkörper besteht aus einem Einlassabschnitt, Zwischenabschnitten (je nach Anzahl der Stufen) und einem Auslassabschnitt, die alle durch Zuganker verbunden sind.

An beiden Enden der Pumpe sind Lagergehäuse installiert, und die Anzahl der Laufradstufen wird basierend auf der erforderlichen Förderhöhe ausgewählt.

2. Rotorbaugruppe

Rotierende Komponenten umfassen eine präzisionsgefertigte Pumpenwelle, Laufräder, Wellenschutzhülsen und eine Ausgleichsscheibe. Die Anzahl der Laufräder entspricht der Anzahl der Pumpenstufen.

Alle Komponenten sind über Keile und Sicherungsmuttern fest auf der Welle befestigt, wodurch die Steifigkeit und Integrität der Rotorstruktur gewährleistet wird.

3. Lager und Axialkraftmanagement

Der Rotor wird von Wälzlagern oder Gleitlagern (je nach Modell) getragen, wobei die Lager keinen Axiallasten ausgesetzt sind.

Der Axialschub wird durch ein langlebiges Ausgleichsscheibensystem ausgeglichen. Am Pumpenende ist eine visuelle Verschleißanzeige installiert, um den Zustand der Ausgleichsscheibe in Echtzeit zu überwachen.

Horizontale mehrstufige Kreiselpumpe vom Typ D für sauberes Wasser Parameter:

(Es handelt sich um einen regulären Tauchpumpentyp in der Shenlong-Pumpenfabrik, Hochtemperatur und 380 V/440 V/480 V/600 V/660 V usw. Bitte wählen Sie den Tauchpumpentyp, an dem Sie interessiert sind.)

FAQ

F: Was sind die Dichtmethoden für Pumpen vom Typ D? Wie wählt man aus?

A: Gleitringdichtung: Geeignet für Hochtemperatur-, Hochdruck- oder hochpräzise Dichtungsanforderungen (z. B. in der Chemie- und Pharmaindustrie).

Stopfbuchsdichtung: Geringere Kosten, geeignet für Routinebedingungen.

F: Können die Einlass- und Auslassrichtungen der Pumpe vom Typ D angepasst werden?

A: Ja, die Einlass- und Auslassrichtungen der Pumpe vom Typ D (horizontal oder vertikal) können an Ihre tatsächlichen Installationsanforderungen angepasst werden.

F: Wie wählt man den richtigen Pumpentyp aus?

A: Geben Sie Ihre Arbeitsbedingungen, das Medium und die Spannung an, und unsere Ingenieure empfehlen Ihnen die am besten geeignete Pumpe. Unsere E-Mail-Adresse lautet enquiry02@apkpump.com, unsere WhatsApp-Nummer ist +86 17537187726.Wenn Sie Produktanforderungen haben, können Sie sich gerne an uns wenden.
