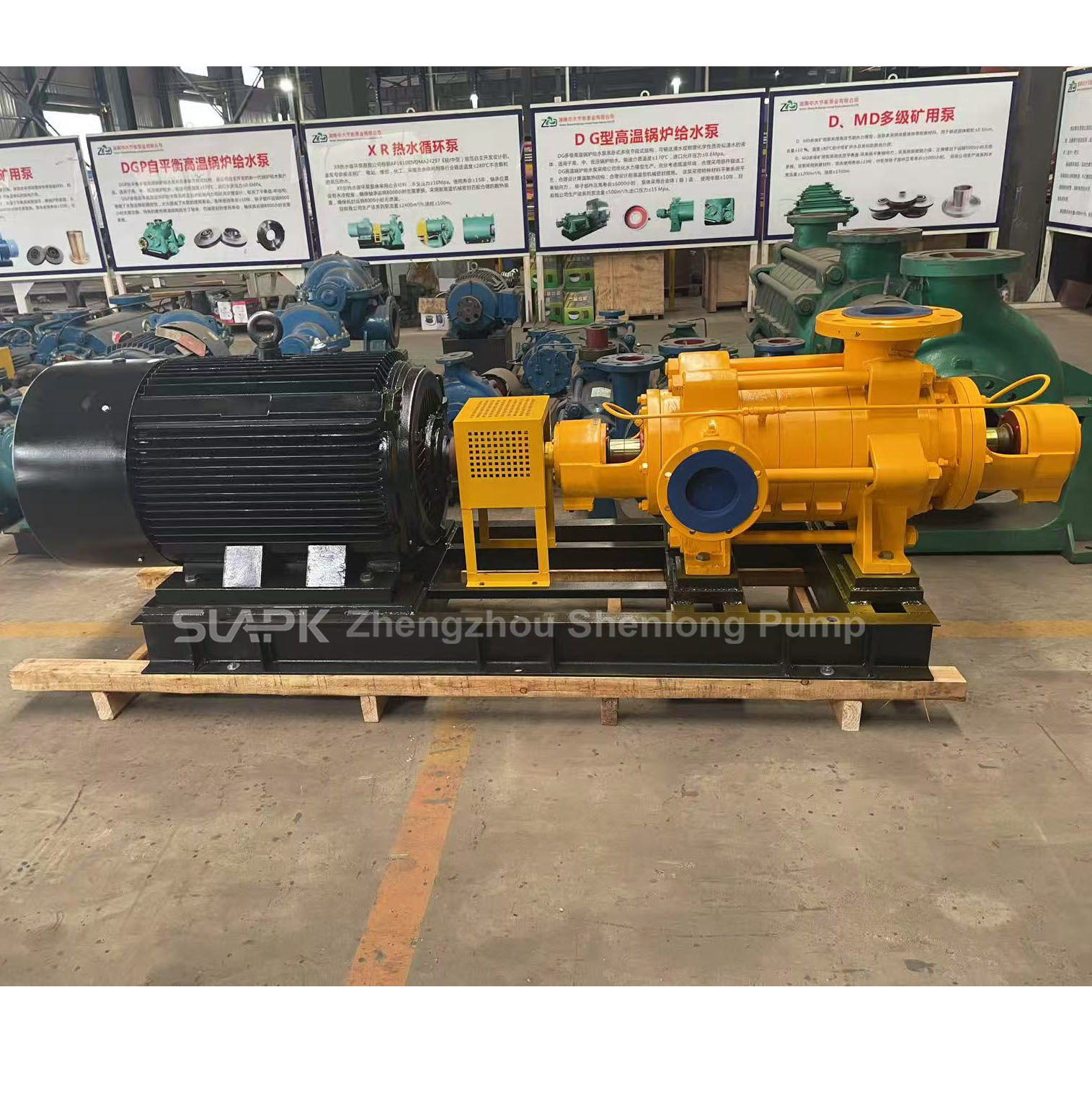

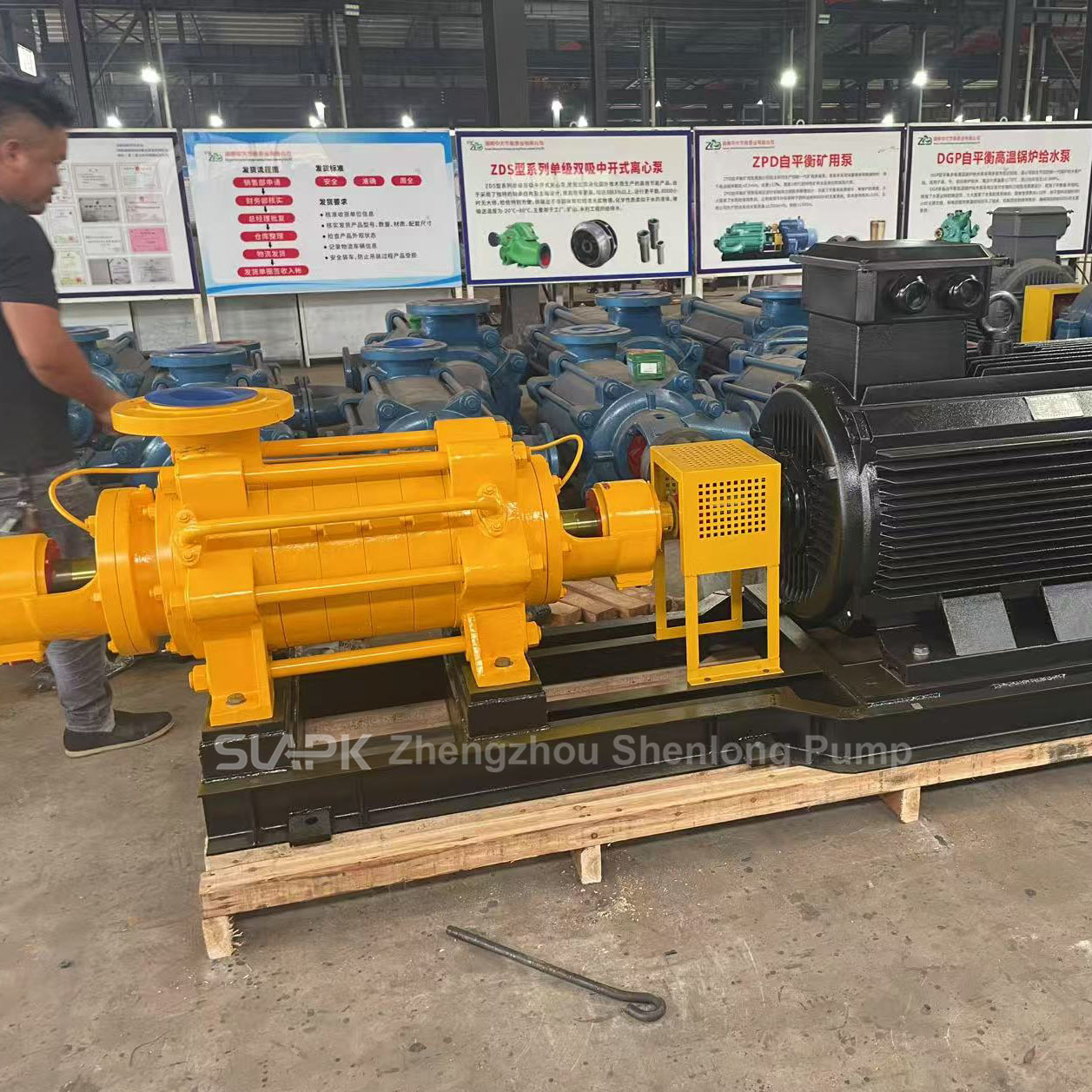

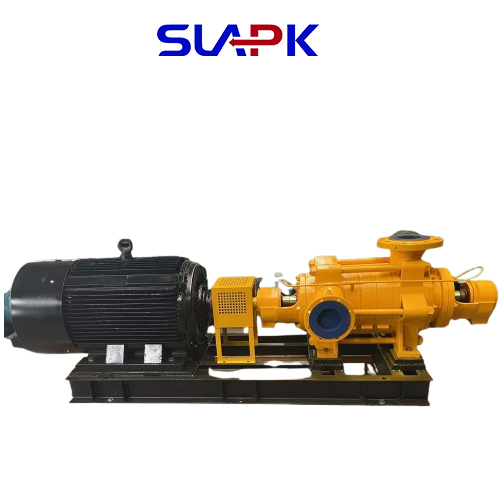

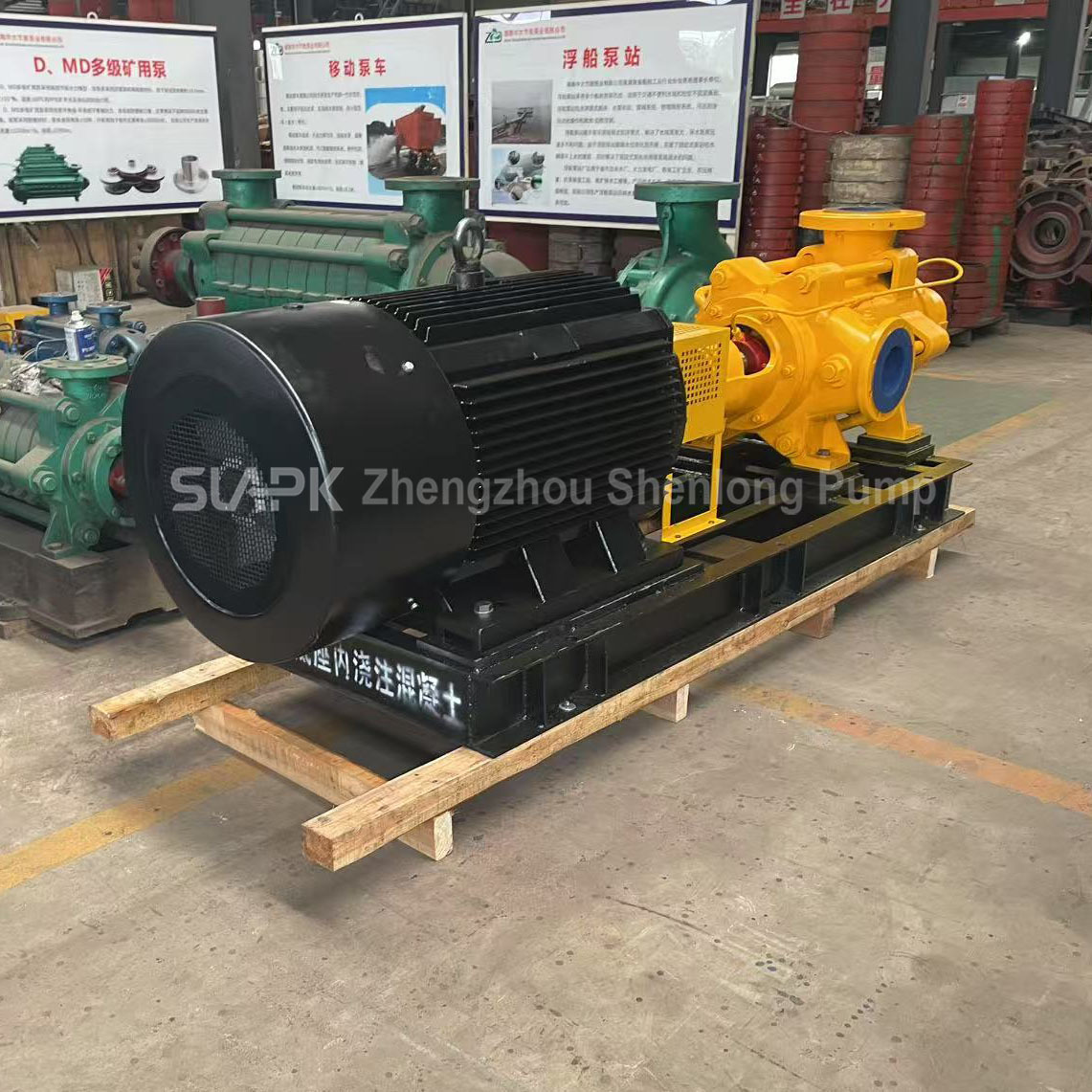

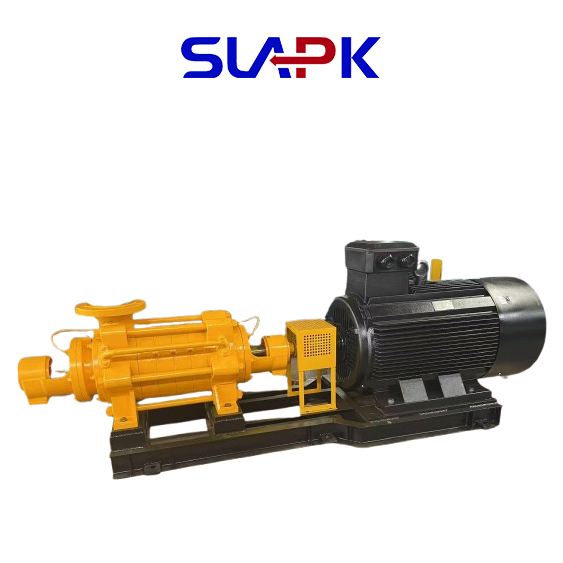

D-Typ Pumpe Horizontale Mehrstufen-Kreiselpumpe Hochwasserversorgung Industrie- und Bergbauentwässerung

Produkt-Beschreibung

D-Typ horizontale mehrstufige Kreiselpumpe für sauberes Wasser Hochdruck-Industriewasserpumpe

D-Typ Pumpe Horizontale mehrstufige Kreiselpumpe Einführung:

Die horizontale mehrstufige Kreiselpumpe vom Typ D ist eine spezielle Lösung, die speziell für die Hochdruckwasserversorgung und die Grubenentwässerung entwickelt wurde. Sie besteht aus hochfestem duktilem Gusseisen/Edelstahl und verfügt über präzisionsgegossene Laufräder und Gleitringdichtungen, um Korrosionsbeständigkeit, minimales Auslaufen und eine lange Lebensdauer zu gewährleisten. Mit einem Durchflussbereich von 10–500 m³/h und einer maximalen Förderhöhe von bis zu 1500 Metern eignet sie sich für anspruchsvolle Anwendungen wie Grubenentwässerung, kommunale Wasserversorgung, industrielle Kreislaufsysteme und Kesselspeisewasser in Kraftwerken.

Die mehrstufige Kreiselpumpe vom Typ D ist eine horizontale, einstufige, mehrstufige, segmentierte Kreiselpumpe. Sie erreicht eine Hochdruckförderung durch schrittweises Erhöhen des Flüssigkeitsdrucks durch eine Reihenanordnung mehrerer Laufräder und Diffusoren. Ihr Kernprinzip basiert auf der Wirkung der Zentrifugalkraft, wobei der spezifische Prozess wie folgt aussieht:

Strukturaufbau:

Laufrad: Mehrere Stufen in Reihe, wobei das Laufrad jeder Stufe über eine Welle verbunden ist, wodurch bei der Drehung Zentrifugalkraft erzeugt wird.

Diffusor: Befindet sich am Auslass des Laufrads und dient dazu, den Flüssigkeitsstrom zum nächsten Laufrad zu leiten und einen Teil der kinetischen Energie zurückzugewinnen, wodurch diese in Druckenergie umgewandelt wird.

Einlassabschnitt, Mittelabschnitt, Auslassabschnitt: Segmentierte Struktur für einfache Wartung und Anpassung der Anzahl der Stufen.

Wellendichtung: Gleitringdichtung oder Weichpackungsdichtung zur Verhinderung von Leckagen.

Ausgleichsvorrichtung: Ausgleichsscheibe oder selbstausgleichende Struktur (in einigen Modellen) zum Ausgleich von Axialkräften.

Das Funktionsprinzip der Pumpe vom Typ D umfasst hauptsächlich vier Stufen: die Anlaufphase, die Betriebsphase, die Druckaufbauphase und die Ausgabestufe.

Anlaufphase: Es ist notwendig, sicherzustellen, dass das Pumpengehäuse und das Saugrohr vollständig mit Wasser gefüllt sind. Dann wird der Motor gestartet, wodurch sich die Pumpenwelle dreht und das Laufrad und das Wasser in eine Hochgeschwindigkeitsdrehbewegung versetzt werden.

Betriebsphase: Wenn das Laufrad im Pumpenraum eine starke Zentrifugalkraft erzeugt, wird die Flüssigkeit im Laufrad unter der Wirkung der Zentrifugalkraft entlang der Strömungskanäle zwischen den Schaufeln zum Umfang des Laufrads geschleudert. Während dieses Prozesses nehmen sowohl der Druck als auch die Geschwindigkeit der Flüssigkeit zu.

Druckaufbauphase: Die ausgestoßene Flüssigkeit wird dann in das nächste Laufrad geleitet, wo sie einer progressiven Druckerhöhung unterzogen wird, wodurch der Flüssigkeitsdruck kontinuierlich ansteigt.

Ausgabestufe: Schließlich werden nach der mehrstufigen Zentrifugalwirkung der Druck und die Geschwindigkeit der Flüssigkeit erheblich erhöht. Sie wird dann zum Auslass geleitet und schließlich aus dem Auslass der Pumpe abgelassen.

D-Typ Pumpe Horizontale mehrstufige Kreiselpumpe Leistungsparameter (anpassbar an Kundenanforderungen):

Durchflussbereich: 10 ~ 500 m³/h

Förderhöhenbereich: 100 ~ 1500 Meter

Leistungsbereich: 15 kW ~ 450 kW

Anzahl der Stufen: 2 ~ 10 Stufen (anpassbar an die Betriebsbedingungen)

Einlassdurchmesser: 50 mm ~ 300 mm

Auslassdruck: bis zu 15 MPa

Schutzart: IP54 / IP55

Isolationsklasse: Klasse F

D-Typ Pumpe Horizontale mehrstufige Kreiselpumpe Kernvorteile:

Hoher Wirkungsgrad und Energieeinsparung

Verwendet ein fortschrittliches hydraulisches Design, das einen hohen Wirkungsgrad und einen geringen Energieverbrauch bietet und die Betriebskosten erheblich senkt.

Kompakte Struktur und bequeme Wartung

Gut integrierte Struktur mit geringem Platzbedarf, einfacher Wartung und Unterstützung für den schnellen Austausch von Verschleißteilen, wodurch Wartungszeit gespart wird.

Hochwertige Materialien mit Korrosions- und Verschleißbeständigkeit

Schlüsselkomponenten bestehen aus hochfestem Gusseisen, Edelstahl oder verschleißfesten Legierungen, die sich an komplexe Wasserqualitäten und raue Arbeitsbedingungen anpassen können.

Stabiler Betrieb, sicher und zuverlässig

Hohe dynamische Auswuchtgenauigkeit, minimale Vibrationen, geringe Geräuschentwicklung, wodurch ein störungsfreier Dauerbetrieb über lange Zeiträume gewährleistet wird.


Breites Anwendungsspektrum

Geeignet für den Transport von sauberem Wasser oder Flüssigkeiten mit physikalischen und chemischen Eigenschaften, die sauberem Wasser ähneln, mit einer Temperatur von ≤ 80 °C; besonders geeignet für Anwendungen, die einen hohen Auslassdruck erfordern.

D-Typ Pumpe Horizontale mehrstufige Kreiselpumpe Parameter:

(Es handelt sich um einen regulären Tauchpumpentyp im Shenlong-Pumpenwerk, Hochtemperatur und 380 V/440 V/480 V/600 V/660 V usw. Bitte wählen Sie den Tauchpumpentyp, an dem Sie interessiert sind.)
