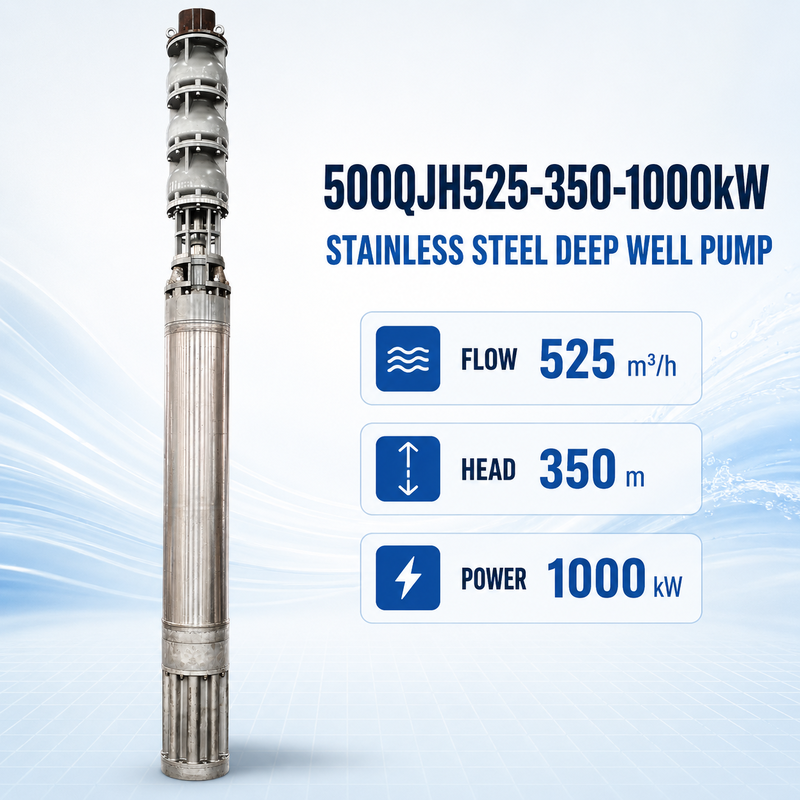

525 m³/h Durchfluss 350 m Förderhöhe 1000 kW Leistung Edelstahl Tiefbrunnen Tauchpumpe Meerwasserpumpe

Die 500QJH525-350-1000kW Edelstahl-Tiefbrunnenpumpe ist eine mehrstufige Tauchpumpe mit hoher Leistung, die für Projekte mit einer Nennförderleistung von 525 m³/h und einer Nennförderhöhe von 350 Metern ausgelegt ist.

Angetrieben von einem 1000 kW wassergefüllten Tauchmotor, kann diese Pumpe für die industrielle Wasserversorgung im großen Maßstab, die Tiefengrundwasserförderung, Minenwasserkreisläufe, kommunale Infrastruktur und den Wassertransport in Hochlagen eingesetzt werden.

Die Edelstahlsorte, die Motorspannung, die Frequenz, die Kabelspezifikation und die Startmethode müssen entsprechend der Wasseranalyse, des Stromnetzes und der Installationsbedingungen ausgewählt werden.

Die Nennförderleistung und Förderhöhe beschreiben den spezifizierten Betriebspunkt. Die tatsächliche Leistung hängt vom dynamischen Wasserspiegel, dem Rohrdurchmesser, der Rohrleitungslänge, dem Höhenunterschied und den hydraulischen Verlusten ab.

Die 500QJH525-350-1000kW verwendet mehrere Laufradstufen, um den für eine Nennförderhöhe von 350 Metern erforderlichen Druck zu erzeugen.

Für diese Art von Hochleistungsprojekten sollte die Pumpenhöhe nicht allein anhand der Brunnentiefe ausgewählt werden. Die gesamte dynamische Förderhöhe sollte beinhalten:

• Vertikaler Unterschied zwischen dem zu hebenden Wasserspiegel und dem Auslasspunkt
• Schwankung zwischen statischem und dynamischem Wasserspiegel
• Reibungsverlust durch die Auslassleitung
• Lokale Verluste durch Ventile, Bögen und Fittings
• Erforderlicher Druck am Endauslass
• Mögliche Änderungen des Betriebswasserspiegels

Die Auswahl einer übermäßigen Förderhöhe kann den Stromverbrauch erhöhen und dazu führen, dass die Pumpe außerhalb ihres empfohlenen Bereichs arbeitet. Eine unzureichende Förderhöhe kann verhindern, dass das System den erforderlichen Durchfluss erreicht. Daher sollte vor der Produktion eine vollständige hydraulische Berechnung durchgeführt werden.

Die Pumpe kann je nach gefördertem Medium aus verschiedenen Edelstahlsorten gefertigt werden.

SS304 kann für allgemeine Anwendungen mit sauberem Wasser und begrenztem Chloridgehalt sowie milden Korrosionsbedingungen in Betracht gezogen werden.

SS316 und SS316L bieten eine verbesserte Korrosionsbeständigkeit für Industrie-, leicht salzhaltiges Wasser und bestimmte korrosive Umgebungen. Die tatsächliche Chloridkonzentration und Temperatur müssen weiterhin bewertet werden.

Duplex 2205 bietet höhere mechanische Festigkeit und verbesserte Beständigkeit gegen chloridbedingte Korrosion. Es kann für anspruchsvolle Industrie- und Küstenwasserprojekte in Betracht gezogen werden.

Super Duplex 2507 kann für raue Meeresumgebungen, chloridreiches Wasser und Offshore-Anwendungen in Betracht gezogen werden.

Das endgültige Material sollte ermittelt werden durch:

• Chloridkonzentration
• pH-Wert
• Flüssigkeitstemperatur
• Gelöste Feststoffe
• Sand oder suspendierte Partikel
• Erwartete Betriebsstunden
• Erforderliche Betriebsumgebung

Die Beschreibung „Edelstahlpumpe“ bedeutet nicht, dass jede Edelstahlsorte für Meerwasser geeignet ist.

Die Pumpe wird von einem 1000 kW wassergefüllten Tauchmotor angetrieben. Sauberes Wasser im Motor unterstützt die Kühlung und Lagerung der Lager.

Vor der Inbetriebnahme sollte der Füllzustand des Motors gemäß der Betriebsanleitung überprüft werden. Der Motor muss während des Betriebs ausreichend untergetaucht bleiben, um die externe Kühlung aufrechtzuerhalten.

Die elektrische Konfiguration sollte gemäß Folgendem bestätigt werden:

• Netzspannung und -frequenz vor Ort
• Verfügbare Transformatorleistung
• Netz-Einschaltstrombegrenzungen
• Leistungskabellänge
• Einbautiefe
• Zulässiger Spannungsabfall
• Steuerungs- und Schutzanforderungen

Da es sich um einen Hochleistungsmotor handelt, sollten das Startsystem und der elektrische Schutz als Teil des gesamten Pumpensystems ausgelegt werden. Die Spannung sollte nicht aus der Modellnummer abgeleitet werden.

Die 500QJH525-350-1000kW Edelstahl-Tiefbrunnenpumpe kann für folgende Zwecke in Betracht gezogen werden:

• Grundwasserförderung im großen Maßstab
• Industrielle Rohwasserversorgung
• Kommunale Wasserversorgungsprojekte
• Wasserversorgung und -entwässerung von Minen
• Wassertransport in Hochlagen
• Wassertransport von Stauseen zu Anlagen
• Wasseraufbereitungsanlagen
• Kraftwerkswassersysteme
• Industrielle Kühlwasserversorgung
• Große landwirtschaftliche Bewässerungsprojekte
• Küstenwasserentnahme mit geeignetem Material
• Meerwasserentnahme mit verifizierter Materialauswahl

Die endgültige Eignung hängt vom Medium, der Installationsstruktur, dem erforderlichen Betriebspunkt und den elektrischen Bedingungen ab.

Die Pumpe wird normalerweise vertikal installiert und arbeitet vollständig untergetaucht. Vor der Herstellung und Installation sollten folgende Informationen bestätigt werden:

• Brunnen- oder Installationsdurchmesser
• Statischer Wasserspiegel
• Dynamischer Wasserspiegel
• Minimaler Betriebswasserspiegel
• Pumpeninstallationshöhe
• Gesamtlänge des Pumpensatzes
• Auslassrohrdurchmesser
• Rohrmaterial und -länge
• Heb- und Stützvorrichtung
• Kabelweg und Kabellänge
• Position des Rückschlagventils
• Verfügbare Hebezeuge

Die Installationsstruktur muss das Gewicht des vollständigen Pumpensatzes, des Auslassrohrs, des Kabels und der Wassersäule tragen.

Bei einer Hochleistungspumpe sollten die Hebepunkte, Verbindungskomponenten und Installationsverfahren überprüft werden, bevor die Ausrüstung am Projektstandort eintrifft.

Das Steuersystem sollte entsprechend der Motorleistung und dem lokalen Stromnetz konfiguriert werden. Je nach Projekt kann das System Folgendes erfordern:

• Überlastschutz
• Kurzschlussschutz
• Phasenausfallschutz
• Phasendrehschutz
• Spannungsüberwachung
• Motortemperaturüberwachung
• Wasserstandüberwachung
• Trockenlaufschutz
• Einschaltstrombegrenzung
• Druck- und Durchflussüberwachung

Ein Frequenzumrichter sollte erst nach Bestätigung der Motorverträglichkeit, der Kühlbedingungen und des zulässigen Betriebsdrehzahlbereichs ausgewählt werden.

Um zu überprüfen, ob die 500QJH525-350-1000kW geeignet ist, geben Sie bitte an:

• Erforderlicher Durchfluss in m³/h
• Erforderliche gesamte dynamische Förderhöhe
• Flüssigkeitstyp und vollständige Wasseranalyse
• Statische und dynamische Wasserstände
• Einbautiefe
• Brunnen- oder Entnahmedimensionen
• Rohrdurchmesser und Gesamtlänge
• Höhe des Auslasspunkts
• Netzspannung, -frequenz und -phase vor Ort
• Verfügbare Transformatorleistung
• Erforderliche Edelstahlsorte
• Leistungskabellänge
• Tägliche Betriebsstunden
• Anlass- und Steuerungsanforderungen

Vor der Lieferung sollte die Pumpenkonfiguration anhand der bestätigten technischen Vereinbarung überprüft werden. Die Inspektion kann Folgendes umfassen:

• Pumpenmodell und Nennparameter
• Motorleistung, -spannung und -frequenz
• Edelstahlsorte
• Pumpen- und Motordimensionen
• Kabelspezifikation
• Elektrische Isolierung
• Drehrichtung
• Geliefertes Zubehör
• Verpackung und Hebepunkte

Leistungstests und Projektdokumentation sollten vor der Produktion vereinbart werden. Tatsächliche Testwerte sollten aufgezeichnet und nicht durch allgemeine Aussagen wie „hohe Effizienz“ oder „stabile Leistung“ ersetzt werden.
