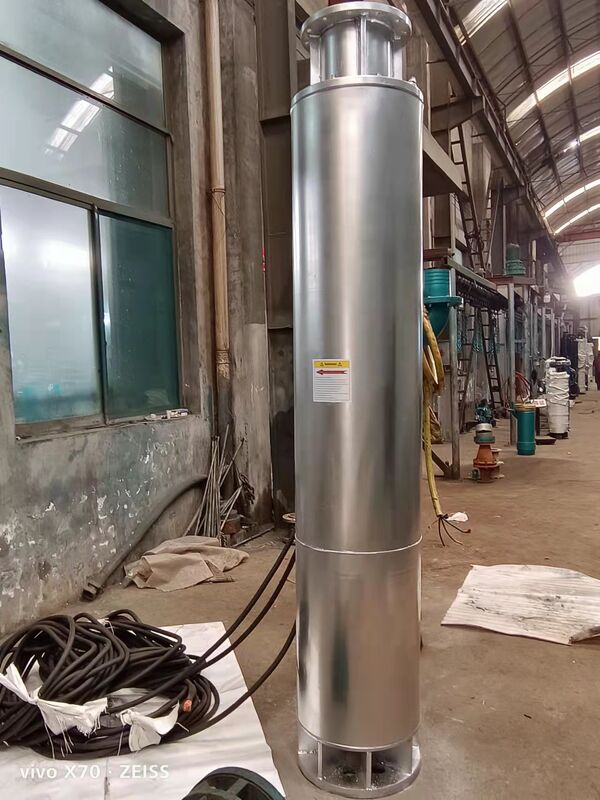

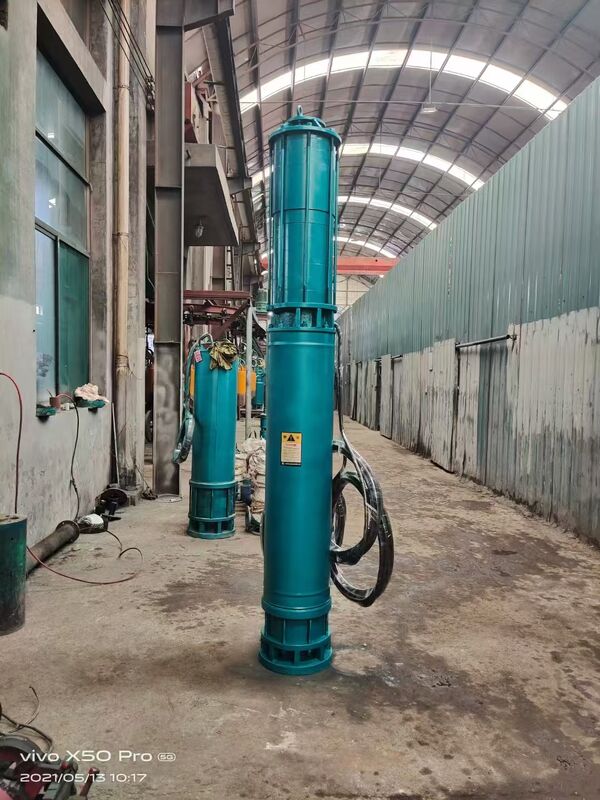

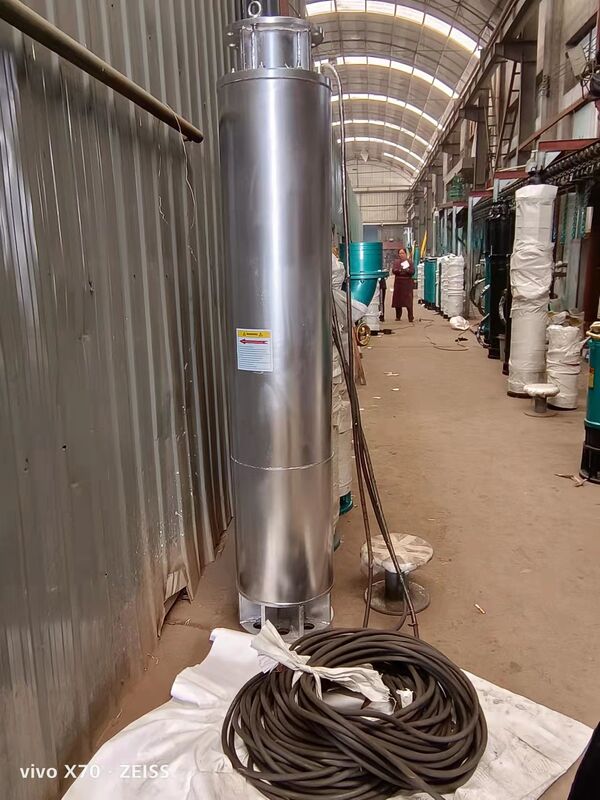

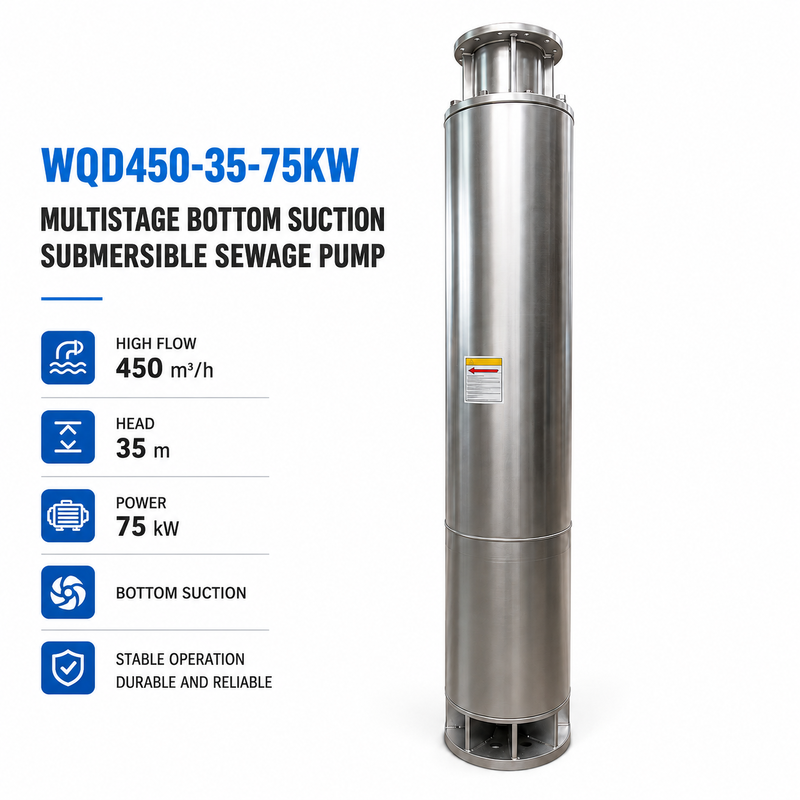

WQD450-35-75KW Mehrstufige Tauchpumpe mit Bodenansaugung für Abwasser
Das WQD450-35-75KW Mehrstufige Tauchpumpe mit Bodenansaugung für Abwasser ist eine Tauchpumpe für hohe Durchflussmengen, die für die kommunale Abwasserentsorgung, den industriellen Abwassertransport, die Entwässerung im Bergbau, die Bauentwässerung, die Entwässerung von unterirdischen Anlagen und große Wasserableitungssysteme konzipiert ist.
Mit einer Nennförderleistung von ca. 450 m³/h, einer Nennförderhöhe von ca. 35 Meter und einem 75 kW Tauchmotor ist diese Pumpe für Anwendungen konzipiert, die eine Abwasserförderung großer Mengen und eine stabile Entwässerungsleistung erfordern.
Die WQD-Serie verfügt über ein Bodenansaugdesign, wobei der Einlass im unteren Teil der Pumpe positioniert ist. Diese Konfiguration eignet sich für Schächte, Abwassertanks, Baugruben und andere Anwendungen, bei denen der Flüssigkeitsstand so weit wie möglich abgesenkt werden muss.
Hauptspezifikationen
| Modell |
WQD450-35-75KW |
| Pumpentyp |
Tauchpumpe für Abwasser |
| Konstruktion |
Mehrstufige Tauchpumpe mit Bodenansaugung |
| Nennförderleistung |
450 m³/h |
| Nennförderhöhe |
35 m |
| Motorleistung |
75 kW |
| Ansaugtyp |
Bodenansaugung |
| Installation |
Tauchinstallation |
| Pumpenstruktur |
Mehrstufiges Kreiselpumpendesign |
| Motortyp |
Tauchmotor |
| Stromversorgung |
Dreiphasenwechselstrom |
| Spannung & Frequenz |
Anpassbar nach Projektanforderungen |
| Fördermedium |
Abwasser, Schmutzwasser und kompatible Flüssigkeiten |
| Steuerung |
Direktstart, Sanftanlauf oder Frequenzumrichtersteuerung je nach Projektanforderungen |
Die tatsächliche Pumpenleistung sollte anhand der Abwassereigenschaften, des Feststoffgehalts, der Rohrleitungslänge, des Rohrdurchmessers, des Auslassdrucks und der vollständigen Betriebsbedingungen bestätigt werden.
Hauptmerkmale
450 m³/h Hohe Förderleistung
Die WQD450-35-75KW ist für Entwässerungsanwendungen mit hohem Volumen ausgelegt und hat eine Nennförderleistung von ca. 450 m³/h ausgestattet.
Typische Anwendungen sind:
- Kommunale Abwasserentsorgung
- Industrieller Abwassertransport
- Entwässerung im Bergbau
- Bauentwässerung
- Entwässerung von unterirdischen Anlagen
- Entwässerung von Abwassertanks
- Schachtentwässerung
- Großflächige Wasserableitungsprojekte
35 m Förderhöhe
Die Nennförderhöhe der WQD450-35-75KW beträgt ca. 35 Meter, was sie für Entwässerungsanwendungen mit hohem Durchfluss und mittlerer Förderhöhe geeignet macht.
Die erforderliche Pumpenhöhe sollte nicht nur durch die vertikale Hubhöhe bestimmt werden. Die gesamte Systemhöhe umfasst normalerweise:
Gesamthöhe = Vertikaler Hub + Rohrreibungsverluste + Lokale Verluste + Erforderlicher Auslassdruck
Bodenansaugdesign
Das Bodenansaugdesign ermöglicht es der Pumpe, Abwasser aus dem unteren Teil des Schachts oder Tanks anzusaugen.
Diese Konfiguration ist besonders nützlich für:
- Schächte
- Abwassertanks
- Baugruben
- Unterirdische Projekte
- Temporäre Entwässerung
- Niedrigwasserentwässerungsanwendungen
Mehrstufiges Kreiselpumpendesign
Die WQD450-35-75KW verwendet eine mehrstufige Kreiselpumpenstruktur. Mehrere Laufräder arbeiten progressiv, um den Druck der geförderten Flüssigkeit zu erhöhen.
Das mehrstufige Design eignet sich für Anwendungen, die eine Kombination aus Folgendem erfordern:
Hoher Durchfluss + Mittlere Förderhöhe
75 kW Schwerlast-Tauchmotor
Die Pumpe ist mit einem 75 kW Tauchmotor ausgestattet, der für große Entwässerungssysteme und Dauerbetriebsanwendungen geeignet ist.
Die Motorkonfigurationen können je nach elektrischem System des Kunden und Projektanforderungen ausgewählt werden, einschließlich:
- Spannung
- Frequenz
- Phase
- Isolationsklasse
- Schutzart
- Kabellänge
- Startmethode
- Frequenzumrichterbetrieb
Anwendungen
Kommunale Abwasserentsorgung
Die Pumpe kann in kommunalen Abwassertanks, Schächten, Abwasserpumpstationen und anderen Abwasserentsorgungssystemen eingesetzt werden.
Industrielles Abwasser
Die WQD450-35-75KW kann zum Fördern von industriellem Abwasser und Prozessabwässern verwendet werden, die mit den Pumpenmaterialien kompatibel sind.
Typische Anwendungen sind:
- Fabrikentwässerung
- Industrieller Abwassertransport
- Kläranlagen
- Abwasserentsorgung aus der Produktion
- Industrielle Sammeltanks
Entwässerung im Bergbau
Die Pumpe kann für die Entwässerung großer Mengen in Bergwerken, Gruben und Wasserauffanggebieten eingesetzt werden.
Bauentwässerung
Die Bodenansaugkonfiguration eignet sich für Baugruben, unterirdische Projekte, Tunnel und andere temporäre Entwässerungsanwendungen.
Entwässerung von unterirdischen Anlagen
Die Pumpe kann in Tiefgaragen, unterirdischen Anlagen, Tunneln und anderen tiefliegenden Entwässerungssystemen eingesetzt werden.
Auswahl einer Tauchpumpe für Abwasser
Bevor Sie die WQD450-35-75KW auswählen, sollten Kunden die folgenden Betriebsinformationen angeben.
Erforderliche Förderleistung
Zum Beispiel: 450 m³/h
Die Förderleistung bestimmt das Abwasservolumen, das die Pumpe pro Stunde fördern muss.
Erforderliche Förderhöhe
Zum Beispiel: 35 m
Die erforderliche Förderhöhe sollte anhand des tatsächlichen vertikalen Hubs, der Rohrleitungsverluste und des Auslassdrucks berechnet werden.
Abwassereigenschaften
Bitte geben Sie Informationen zu folgenden Punkten an:
- Flüssigkeitstemperatur
- Feststoffkonzentration
- Maximale Partikelgröße
- Sandgehalt
- Korrosivität
- pH-Wert
- Flüssigkeitsdichte
Abmessungen des Schachts oder Tanks
Bitte geben Sie an:
- Abmessungen des Schachts
- Tanktiefe
- Minimaler Flüssigkeitsstand
- Maximaler Flüssigkeitsstand
- Verfügbarer Installationsraum für die Pumpe
Rohrleitungsbedingungen
Folgende Informationen werden empfohlen:
- Durchmesser des Auslassrohrs
- Gesamte Rohrleitungslänge
- Vertikale Hubhöhe
- Anzahl der Bögen
- Anzahl der Ventile
- Erforderlicher Auslassdruck
Installationshinweise
Bevor Sie die Tauchpumpe für Abwasser WQD450-35-75KW installieren, überprüfen Sie die Pumpenabmessungen, den Installationsraum und die Einlassbedingungen.
Während der Installation:
- Stellen Sie sicher, dass die Pumpe unter den angegebenen Tauchbedingungen arbeitet
- Vermeiden Sie längeres Trockenlaufen
- Bestätigen Sie, dass die Auslassleitung dem Betriebsdruck standhält
- Wählen Sie ein geeignetes Kabel für den 75 kW Motor
- Installieren Sie einen geeigneten Überlastschutz
- Bieten Sie Schutz vor Phasenausfall und Kurzschluss
- Überprüfen Sie die Drehrichtung des Motors vor der ersten Inbetriebnahme
- Stellen Sie sicher, dass die Feststoffpartikel den zulässigen Bereich nicht überschreiten
Für eine große 75 kW Tauchpumpe für Abwasser sollte die elektrische Installation und Inbetriebnahme von qualifiziertem Personal durchgeführt werden.
Häufig gestellte Fragen
Was ist die Förderleistung der Pumpe WQD450-35-75KW?
Die Nennförderleistung beträgt ca. 450 m³/h. Die tatsächliche Förderleistung hängt vom vollständigen Betriebspunkt des Systems ab.
Was ist die Förderhöhe der Abwasserpumpe WQD450-35-75KW?
Die Nennförderhöhe beträgt ca. 35 Meter. Die tatsächliche Betriebsförderhöhe sollte anhand des vertikalen Hubs, der Rohrleitungsverluste und des Auslassdrucks berechnet werden.
Welche Motorleistung hat diese Pumpe?
Die WQD450-35-75KW ist mit einem 75 kW Tauchmotor ausgestattet.
Was ist eine Tauchpumpe für Abwasser mit Bodenansaugung?
Eine Tauchpumpe für Abwasser mit Bodenansaugung saugt das Fördermedium über einen Einlass an, der sich im unteren Teil der Pumpe befindet. Dieses Design eignet sich für Schächte, Abwassertanks, Baugruben und Anwendungen, bei denen ein niedriger Restflüssigkeitsstand erforderlich ist.
Kann diese Pumpe Abwasser mit Feststoffpartikeln handhaben?
Sie kann für spezifische Abwasserbedingungen konfiguriert werden, aber die maximale Feststoffpartikelgröße, -konzentration und die Mediumseigenschaften sollten vor der endgültigen Auswahl angegeben werden. Für Abwasser mit hohen Konzentrationen an abrasivem Sand, Kies oder Schlamm sollte eine spezielle verschleißfeste Pumpe in Betracht gezogen werden.
Kann die Spannung und Frequenz angepasst werden?
Ja. Der Motor kann entsprechend der lokalen Stromversorgung des Kunden konfiguriert werden. Geben Sie bei der Anforderung eines Angebots bitte an: Spannung + Frequenz + Phase
Zum Beispiel: 380V / 50Hz / 3 Phasen
Wie kann ich bestätigen, ob die WQD450-35-75KW für mein Projekt geeignet ist?
Bitte geben Sie an: Erforderliche Förderleistung + Erforderliche Förderhöhe + Medium + Feststoffpartikelgröße + Rohrleitungslänge + Vertikaler Hub + Spannung/Frequenz
Unser technisches Team kann dann die geeignete Pumpenkonfiguration bewerten.
